6x6x4.3 mm DIP Tact Switch 4 Pin Anlık Basmalı Buton

Satın Almadan Önce Dikkat Ediniz

Bu ürün, 6x6x4.3 mm ölçülerinde, 4 pinli, DIP/THT tip, siyah düğmeli, anlık basmalı Tact Switch mikro butondur. Elektronik devre kartlarının üzerindeki uygun deliklere yerleştirilerek lehimlenir. Elektronik cihazların kontrol devrelerinde, buton değişimlerinde, kart tamirlerinde ve hobi elektroniği projelerinde kullanılabilir.

Satın almadan önce mevcut butonunuzun gövde ölçülerini, toplam yüksekliğini, bağlantı pinlerinin konumunu ve çalışma şeklini kontrol ediniz. Aynı 6x6 mm gövde ölçüsüne sahip butonlar farklı yüksekliklerde üretilebilir.

• Gövde ölçüsü: 6x6 mm
• Toplam yükseklik: 4.3 mm, siyah basma düğmesi dahil, bağlantı bacakları hariç
• Pin sayısı: 4
• Montaj tipi: DIP/THT, delikten montaj
• Çalışma şekli: Anlık basmalı, kilitsiz
• Basma yönü: Üstten basmalı
• Basma düğmesi rengi: Siyah

6x6x4.3 mm DIP Tact Switch Ne İşe Yarar?

Tact Switch, elektronik devrelerde kullanıcı tarafından verilen basma komutunu elektriksel anahtarlama işlemine dönüştüren küçük boyutlu bir anahtardır. Genellikle cihazların kontrol, seçim, sıfırlama ve fonksiyon değiştirme işlemlerinde kullanılır.

Bu model anlık basmalı ve kilitsiz çalışma prensibine sahiptir. Butona basıldığında anahtarlama gerçekleşir. Basma kuvveti kaldırıldığında mekanizma başlangıç konumuna geri döner.

Elektronik cihazlarda açma-kapama komutu, menü seçimi, reset işlemi veya kısa süreli kontrol sinyali gerektiren uygulamalarda kullanılabilir. Butonun cihaz üzerindeki görevi bağlı olduğu elektronik devreye göre değişir.

Bu ürün mekanik olarak açık veya kapalı konumda kilitlenmez. Sürekli basılı kalması gereken uygulamalarda kilitlemeli anahtarlarla karıştırılmamalıdır.

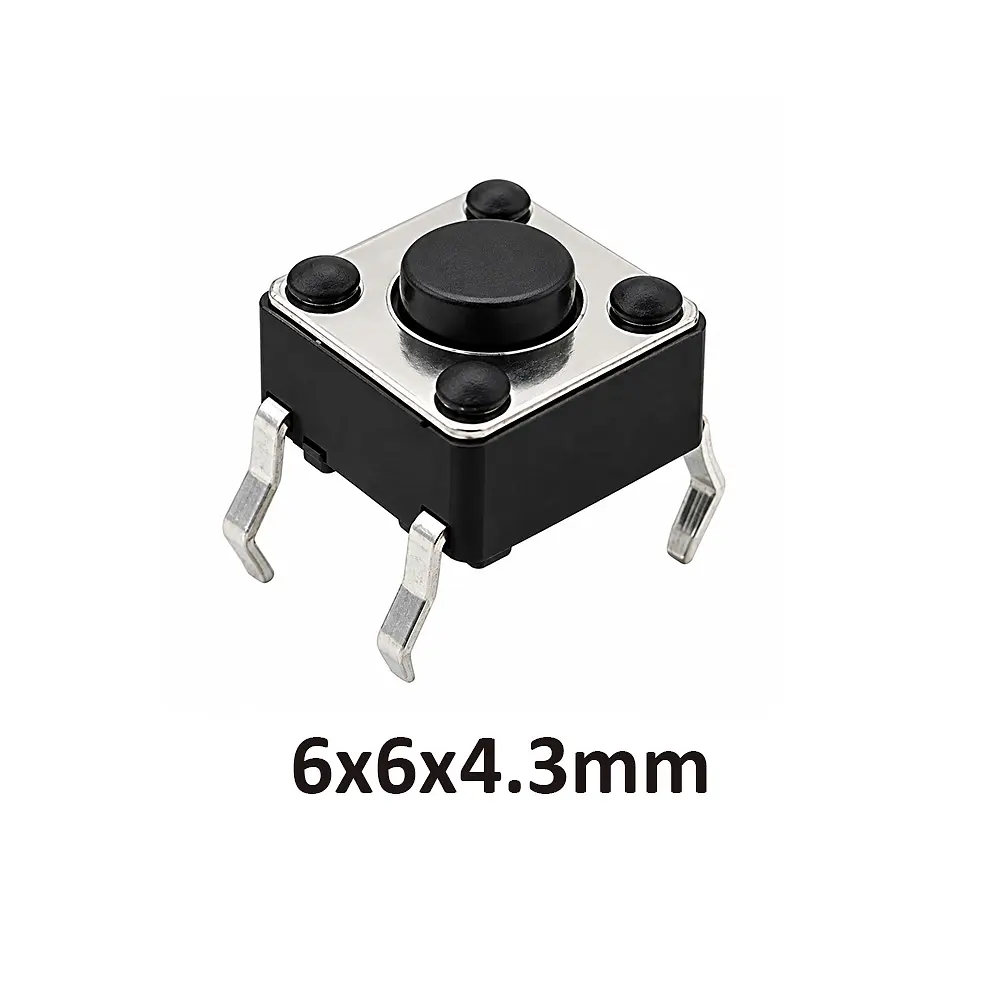

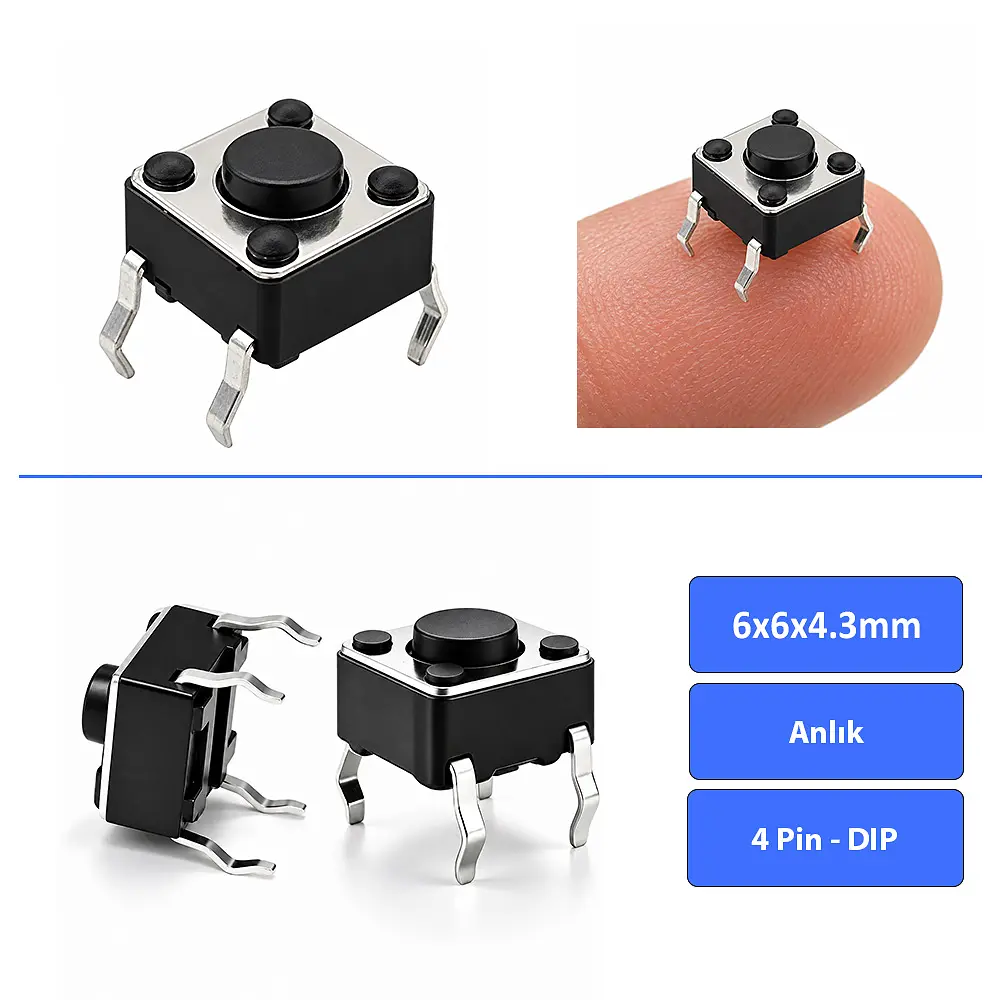

Siyah Basma Düğmesi ve Kare Gövde Tasarımı

Butonun üst kısmında siyah renkli, yuvarlak plastik basma düğmesi bulunur. Düğmenin çevresinde metal üst kaplama, alt bölümünde ise siyah plastik gövde yer alır.

Metal üst kaplamanın köşelerinde mekanik sabitleme noktaları bulunur. Dört metal bağlantı bacağı gövdenin iki karşılıklı kenarından dışarı uzanır.

Üstten basmalı tasarımı sayesinde basma kuvveti devre kartına dik yönde uygulanır. Bu nedenle cihaz üzerindeki butona erişim yönünün ve mekanik yerleşimin uygun olması gerekir.

4.3 mm Yükseklik ve Buton Seçimi

Bu modelin siyah basma düğmesi dahil toplam yüksekliği 4.3 mm'dir. Bu ölçü plastik gövdenin altından basma düğmesinin en üst noktasına kadar olan mesafeyi ifade eder. Devre kartına giren metal bağlantı bacakları bu ölçüye dahil değildir.

6x6 mm Tact Switch butonlar farklı yükseklik seçenekleriyle üretilebilir. Aynı genişlik ve uzunluğa sahip modellerin basma düğmesi yükseklikleri birbirinden farklı olabilir.

Özellikle cihaz kasası altında kullanılan butonlarda yükseklik önemlidir. Daha yüksek bir model cihazın dış tuşuna sürekli temas edebilirken, daha kısa bir model yeterli temas sağlamayabilir.

Bu nedenle mevcut butonunuzu değiştirirken yalnızca 6x6 mm gövde ölçüsünü değil, 4.3 mm toplam yüksekliği de kontrol ediniz.

4 Pinli DIP/THT Bağlantı Yapısı

Ürün, 4 adet metal bağlantı bacağına sahiptir. Bu bacaklar devre kartındaki uygun deliklere geçirilerek lehimlenmek üzere tasarlanmıştır.

DIP/THT montaj yönteminde butonun metal bacakları devre kartının deliklerinden geçirilir ve kartın lehimleme yüzeyinden sabitlenir. Bu yapı, uygun delik düzenine sahip elektronik kartlarda kullanılabilir.

Standart 4 pinli anlık Tact Switch modellerinde aynı taraftaki iki bağlantı ucu kendi aralarında ortak olabilir. Butona basıldığında karşılıklı kontak grupları arasında elektriksel bağlantı oluşur.

Montaj öncesinde mevcut butonun bağlantı düzeniyle uyumluluk kontrol edilmelidir. Ürün, yüzey montaj yapılan SMD/SMT butonlarla aynı montaj yapısına sahip değildir.

Elektronik Kart Tamiri ve Buton Değişimi

Elektronik cihazlarda bulunan basmalı butonlar zamanla mekanik aşınma, temas problemi, fiziksel darbe veya bağlantı sorunları nedeniyle arızalanabilir.

Butona basıldığında cihazın tepki vermemesi, aralıklı çalışması veya basma mekanizmasının zarar görmesi gibi durumlarda arızanın butondan kaynaklanıp kaynaklanmadığı kontrol edilmelidir.

Arızalı olduğu belirlenen buton, ölçüleri ve bağlantı düzeni uygun olan yeni bir 6x6 mm DIP Tact Switch ile değiştirilebilir.

Değiştirilecek parçanın yalnızca dış görünüşünün benzer olması yeterli değildir. Gövde ölçüsü, toplam yükseklik, bacak aralıkları ve elektriksel çalışma prensibi de uyumlu olmalıdır.

Kullanım Alanları

• Elektronik devre kartlarının bakım ve onarımı
• Elektronik cihazların kontrol ve fonksiyon tuşları
• Reset ve sıfırlama butonu uygulamaları
• Menü seçimi ve ayar kontrol devreleri
• Arduino ve mikrodenetleyici projeleri
• Elektronik geliştirme ve prototip çalışmaları
• Hobi elektroniği uygulamaları
• Kontrol panelleri ve kullanıcı giriş devreleri
• Uygun bağlantı düzenine sahip elektronik cihazların buton değişimi
• Delikten montaj gerektiren elektronik devreler

Teknik Özellikler

• Ürün tipi: Tact Switch / Mikro Basmalı Buton
• Montaj tipi: DIP / THT (Delikten Montaj)
• Nominal ölçü: 6x6x4.3 mm
• Gövde uzunluğu: 6 mm
• Gövde genişliği: 6 mm
• Toplam yükseklik: 4.3 mm (buton dahil, bacaklar hariç)
• Plastik gövde yüksekliği: Yaklaşık 2.8 mm
• Basma düğmesi çapı: Yaklaşık 3.3 mm
• Pin sayısı: 4
• Çalışma şekli: Anlık basmalı, kilitsiz
• Basma yönü: Üstten, dikey basmalı
• Basma düğmesi: Yuvarlak plastik
• Basma düğmesi rengi: Siyah
• Üst gövde: Metal kaplama
• Alt gövde: Siyah plastik
• Bağlantı uçları: Metal DIP/THT bacaklar
• Montaj yöntemi: Devre kartı deliklerinden geçirilerek lehimleme

Ürün Ölçüleri ve Montaj Alanı

Teknik çizime göre ürünün gövde ölçüsü 6x6 mm, siyah basma düğmesi dahil toplam yüksekliği ise 4.3 mm'dir.

Çizimde plastik gövde yüksekliği yaklaşık 2.8 mm, üstteki siyah basma düğmesinin çapı ise yaklaşık 3.3 mm olarak gösterilmektedir.

Bağlantı bacakları gövdenin altına doğru uzandığından, devre kartına montaj yapılırken bacakların yerleşimi ve delik aralıkları ayrıca kontrol edilmelidir.

Özellikle mevcut bir butonun yerine takılacaksa kart üzerindeki deliklerin konumu, bacakların şekli ve butonun toplam yüksekliği karşılaştırılmalıdır.

DIP ve SMD Buton Arasındaki Fark

DIP/THT butonlar, bağlantı bacaklarının devre kartındaki deliklerden geçirilmesiyle monte edilir. Lehimleme işlemi genellikle kartın karşı yüzeyinden yapılır.

SMD/SMT butonlar ise devre kartının yüzeyindeki lehim pedlerine monte edilir. Bağlantı uçları kart deliklerinden geçirilmez.

Bu ürün 4 pinli DIP/THT tipindedir. Aynı ölçülerde olsa bile SMD/SMT bağlantılı bir butonun doğrudan yerine kullanılmak üzere tasarlanmamıştır.

Montaj ve Kullanım Bilgileri

• Montajdan önce cihazın elektrik bağlantısını ve varsa pil bağlantısını kesiniz.
• Arızalı buton değiştirilecekse mevcut parçayı devre kartının yollarına ve deliklerine zarar vermeden sökünüz.
• Yeni butonun gövde ölçülerini ve bağlantı bacaklarının konumunu kontrol ediniz.
• Metal bacakları devre kartındaki uygun deliklere yerleştiriniz.
• Elektronik devreler için uygun lehimleme ekipmanı kullanınız.
• Lehimleme sırasında aşırı ısı uygulamaktan kaçınınız.
• Bağlantı noktalarında istenmeyen lehim köprüsü oluşmadığını kontrol ediniz.
• Montaj tamamlandıktan sonra butonun mekanik hareketini ve elektriksel çalışmasını test ediniz.

Önemli Satın Alma ve Uyumluluk Uyarıları

• Ürün 6x6x4.3 mm ölçülerindedir. Farklı yüksekliklerdeki 6x6 mm butonlarla karıştırmayınız.
• 4.3 mm ölçüsü siyah basma düğmesi dahil toplam yüksekliktir. Metal bağlantı bacakları bu ölçüye dahil değildir.
• Ürün 4 pinli DIP/THT montaj tipindedir. SMD/SMT bağlantılı modellerin doğrudan muadili değildir.
• Buton anlık basmalı ve kilitsizdir. Basıldıktan sonra mekanik olarak basılı konumda kalmaz.
• Ürün elektronik devre kartına lehimlenerek kullanılır. Hazır kablolu anahtar değildir.
• Elektriksel akım ve gerilim sınırları doğrulanmadan yüksek güçlü yükleri doğrudan anahtarlamak için kullanılmamalıdır.
• Belirli bir cihazla uyumluluk yalnızca dış görünüşe göre belirlenemez. Gövde ölçüsü, yükseklik, pin konumu ve çalışma şekli kontrol edilmelidir.
• Mevcut butonunuzun ölçülerinden veya bağlantı şeklinden emin değilseniz satın almadan önce bizimle iletişime geçebilirsiniz.

Paket İçeriği

1 Adet 6x6x4.3 mm 4 Pin DIP/THT Anlık Basmalı Tact Switch Mikro Buton - Siyah
