237 Parça 14 Çeşit Micro Switch Tact Buton Seti SMD SMT DIP

Satın Almadan Önce Dikkat Ediniz

Bu set, elektronik devrelerde kullanılmak üzere hazırlanmış 14 farklı modelden oluşan toplam 237 adet Micro Switch, Tact Switch ve SMD buton setidir. Set içerisinde farklı boyutlarda, farklı pin sayılarında ve farklı montaj tiplerinde anahtarlar bulunmaktadır.

Ürünlerin tamamı aynı özellikte değildir. Sette SMD/SMT yüzey montajlı butonlar, DIP delik montajlı butonlar, dik açılı butonlar ve sürgülü anahtar bulunmaktadır. Çoğu model anlık ve kilitsiz çalışırken sürgülü anahtar farklı bir çalışma mekanizmasına sahiptir.

Mevcut bir cihazdaki arızalı butonu değiştirmek için satın alıyorsanız yalnızca dış görünüşünü değil; gövde ölçüsünü, yüksekliğini, pin sayısını, pin aralıklarını, montaj şeklini ve anahtarlama mekanizmasını da karşılaştırınız. Aynı boyuttaki iki butonun bağlantı yapısı farklı olabilir.

Micro Switch ve Tact Switch Seti Ne İşe Yarar?

Bu set, elektronik kartlarda butonla kontrol edilen devrelerin hazırlanması, arızalı anahtarların değiştirilmesi, prototip geliştirilmesi ve elektronik onarım çalışmalarında kullanılmak üzere farklı tiplerde küçük boyutlu anahtarlar içerir.

Tact Switch (dokunmatik hissiyatlı mekanik basmalı anahtar), üzerine basıldığında elektriksel bağlantı durumunu değiştiren küçük bir anahtar türüdür. Anlık ve kilitsiz modellerde buton bırakıldığında mekanizma başlangıç konumuna döner.

Set içerisinde bulunan Micro Switch ve mini basmalı butonlar; cihaz kontrol panelleri, elektronik modüller, hobi devreleri, Arduino projeleri, kumanda devreleri ve çeşitli elektronik kartların onarımında kullanılabilir.

Setteki sürgülü anahtar ise basmalı butonlardan farklı olarak hareketli kolun konumuna göre anahtarlama yapar. Bu nedenle bütün modeller aynı amaçla birbirinin yerine kullanılamaz.

Setin Öne Çıkan Özellikleri

• Toplam 237 adet elektronik buton ve anahtar içerir.
• 14 farklı model sayesinde çeşitli ölçü ve bağlantı seçenekleri sunar.
• SMD/SMT ve DIP montaj tipleri bir aradadır.
• 2 pin, 4 pin ve 7 pin bağlantılı modeller bulunur.
• Anlık, kilitsiz basmalı butonlar ve sürgülü anahtar içerir.
• Farklı gövde yükseklikleri ve düğme yapıları sayesinde çeşitli elektronik kartlarda kullanılabilir.
• Elektronik tamir, lehimleme, prototip ve devre geliştirme çalışmaları için uygundur.
• Ürünler bölmeli plastik saklama kutusu içerisinde sunulur.

SMD, SMT ve DIP Butonlar Arasındaki Fark

SMD (Surface Mount Device) butonlar, elektronik kartın yüzeyindeki lehim pedlerine monte edilen bileşenlerdir. SMT ise bu bileşenlerin yüzey montaj yöntemiyle yerleştirilmesini ifade eder. SMD ve SMT ifadeleri bu tür butonların tanımlanmasında birlikte kullanılabilmektedir.

DIP veya delik montajlı (THT) butonlar ise metal pinleri devre kartındaki deliklerden geçirilerek lehimlenen modellerdir. Bu butonların montajı için uygun delik yerleşimine sahip bir elektronik kart gereklidir.

Set içerisinde her iki montaj tipinin bulunması, farklı devre tasarımlarında ve onarım çalışmalarında kullanılabilecek seçenekleri artırır. Ancak montaj tipleri farklı olan butonlar doğrudan birbirinin yerine takılamaz.

Anlık ve Kilitsiz Buton Ne Demektir?

Anlık (Momentary) buton, basılı tutulduğu süre boyunca anahtarlama yapan ve bırakıldığında başlangıç konumuna dönen anahtar türüdür. Elektronik cihazlarda komut verme, sıfırlama, menü seçimi ve benzeri kontrol işlemlerinde kullanılır.

Kilitsiz ifadesi, butonun basıldıktan sonra mekanik olarak basılı konumda kalmadığını belirtir.

Sette bulunan sürgülü anahtar ise basmalı anlık butonlardan farklıdır. Anahtarlama işlemi, sürgünün bulunduğu konuma göre gerçekleşir.

Kullanım Alanları

• Elektronik devre kartı tamiri ve buton değişimi
• Arduino ve mikrodenetleyici projeleri
• Elektronik prototip geliştirme çalışmaları
• Kumanda ve kontrol devreleri
• Elektronik cihazların açma, seçme ve komut butonları
• Hobi elektroniği ve maker projeleri
• Lehimleme ve elektronik montaj çalışmaları
• Elektronik eğitim ve uygulama devreleri
• Uygun ölçü ve bağlantıya sahip cihazların bakım ve onarımı

Teknik Özellikler

• Ürün grubu: Micro Switch, Tact Switch ve mini elektronik anahtar seti
• Toplam miktar: 237 adet
• Model sayısı: 14 çeşit
• Montaj tipleri: SMD/SMT ve DIP (THT)
• Pin seçenekleri: 2 pin, 4 pin ve 7 pin
• Çalışma tipleri: Anlık basmalı ve sürgülü anahtar
• Gövde ölçüleri: Modele göre değişmektedir.
• Düğme yapıları: Plastik, metal yüzeyli ve membran tip seçenekler
• Saklama şekli: Bölmeli plastik kutu

Montaj ve Kullanım Hakkında Bilgiler

Bu ürünler elektronik devre kartlarına lehimlenerek kullanılmak üzere tasarlanmıştır. SMD modeller için uygun yüzey montaj pedleri, DIP modeller için ise uygun delik aralıkları ve kart yerleşimi gereklidir.

Butonların pin sayıları, pin dizilimleri ve elektriksel anahtarlama bağlantıları modele göre farklılık gösterebilir. Pin sayısının aynı olması, iki anahtarın elektriksel olarak aynı bağlantıya sahip olduğu anlamına gelmez.

Montajdan önce kullanılacak butonun bağlantıları multimetre ile kontrol edilmeli, devre kartının bağlantı düzeniyle uyumluluğu doğrulanmalıdır. Lehimleme işlemi uygun ekipmanla ve cihazın enerjisi kesilmiş durumda yapılmalıdır.

Önemli Satın Alma ve Uyumluluk Bilgileri

• Bu set, farklı elektronik anahtar modellerinin bir arada bulunduğu karışık bir settir. Tek modelden oluşmaz.
• Her modelin gövde ölçüsü, yüksekliği, pin yapısı ve montaj şekli farklı olabilir.
• Arızalı bir butonun yerine kullanılacak ürün seçilirken mevcut butonun ölçüleri ve bağlantı düzeni karşılaştırılmalıdır.
• 2 pin, 4 pin ve 7 pin modellerin bağlantıları aynı değildir.
• SMD modeller, DIP modellerin yerine doğrudan monte edilemez.
• Anlık basmalı butonlar ile sürgülü anahtarlar farklı çalışma prensiplerine sahiptir.
• Butonların elektriksel akım ve gerilim sınırları modele göre değişebileceğinden yüksek güçlü devrelerde uygunluk doğrulanmadan kullanılmamalıdır.
• Ürünler lehimleme ve elektronik montaj bilgisi gerektirebilir.
• Belirli bir cihaz veya marka için doğrudan uyumluluk garantisi verilmez.

Kimler İçin Uygundur?

Elektronik tamiri yapan teknik servisler, elektronik devre geliştiren kullanıcılar, Arduino ve maker projeleriyle ilgilenenler, elektronik öğrencileri ve farklı boyutlarda butonları bir arada bulundurmak isteyenler için uygundur.

Özellikle çeşitli cihazların tamirinde farklı ölçülerde butonlara ihtiyaç duyan kullanıcıların, her modelden ayrı ayrı ürün almak yerine farklı seçenekleri tek kutuda bulundurmasını sağlar.

Paket İçeriği – 14 Model, Toplam 237 Adet

• 3×6×2.5 mm: 35 adet – 2 pin, SMT, anlık, kilitsiz
• 6×6×3 mm: 10 adet – 4 pin, SMT, anlık, kilitsiz

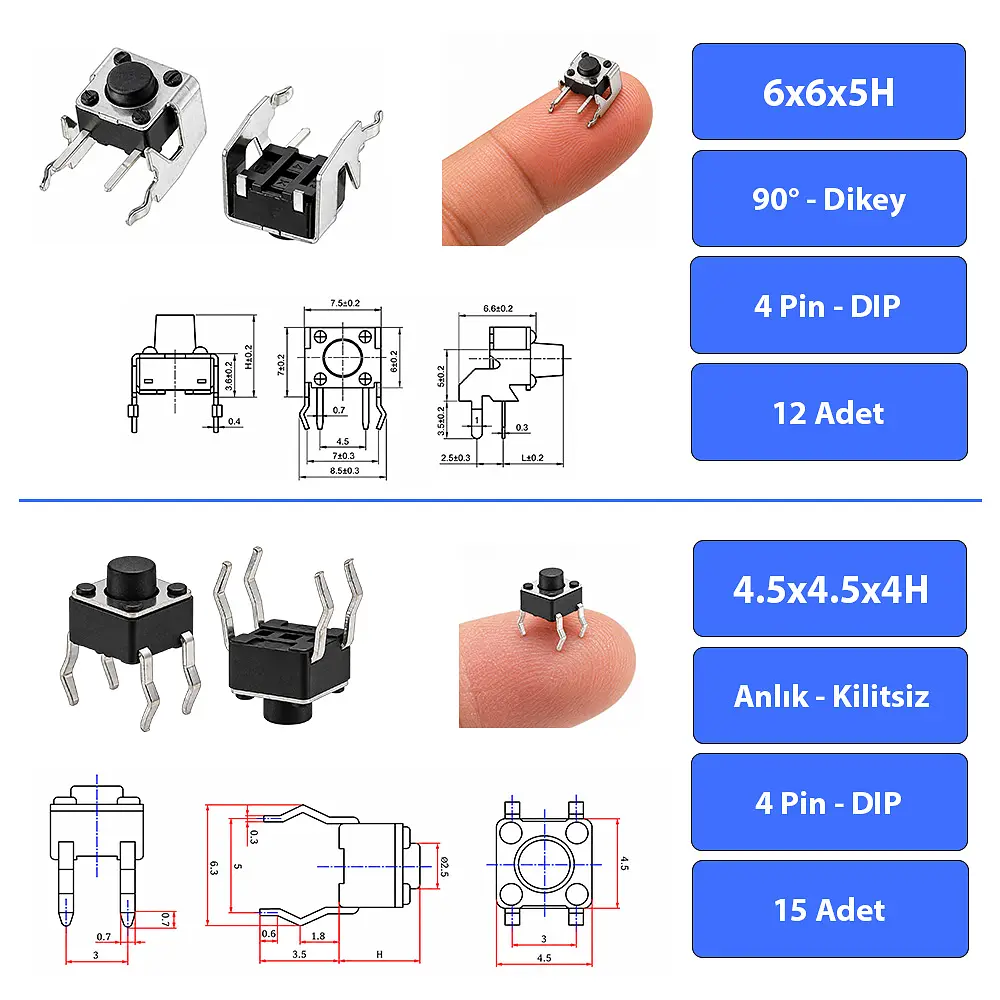

• 6×6×5 mm, 90°: 12 adet – 4 pin, DIP, dik açılı
• 4.5×4.5×4 mm: 15 adet – 4 pin, DIP, anlık, kilitsiz
• 6.8×2.8×2 mm: 15 adet – 7 pin, SMD, sürgülü anahtar (Slide Switch)
• 3×3.5×2 mm: 20 adet – 4 pin, SMD, anlık, kilitsiz
• 3×6×3.5 mm: 20 adet – 4 pin, SMD, anlık, kilitsiz
• 2×5×3.5 mm: 10 adet – 4 pin, SMD, anlık, kilitsiz
• 4.8×4.8×0.55 mm: 25 adet – 4 pin, SMD, anlık, membran
• 2×5.7×4 mm: 15 adet – 4 pin, SMD, anlık, kilitsiz
• 5×5×1.5 mm, metal düğme: 20 adet – 4 pin, SMD, anlık
• 5×5×1.5 mm, plastik düğme: 20 adet – 4 pin, SMD, anlık
• 3.2×4.2×2.5 mm, Tip 1: 10 adet – 4 pin, SMD, anlık, kilitsiz
• 3.2×4.2×2.5 mm, Tip 2: 10 adet – 4 pin, SMD, anlık, kilitsiz

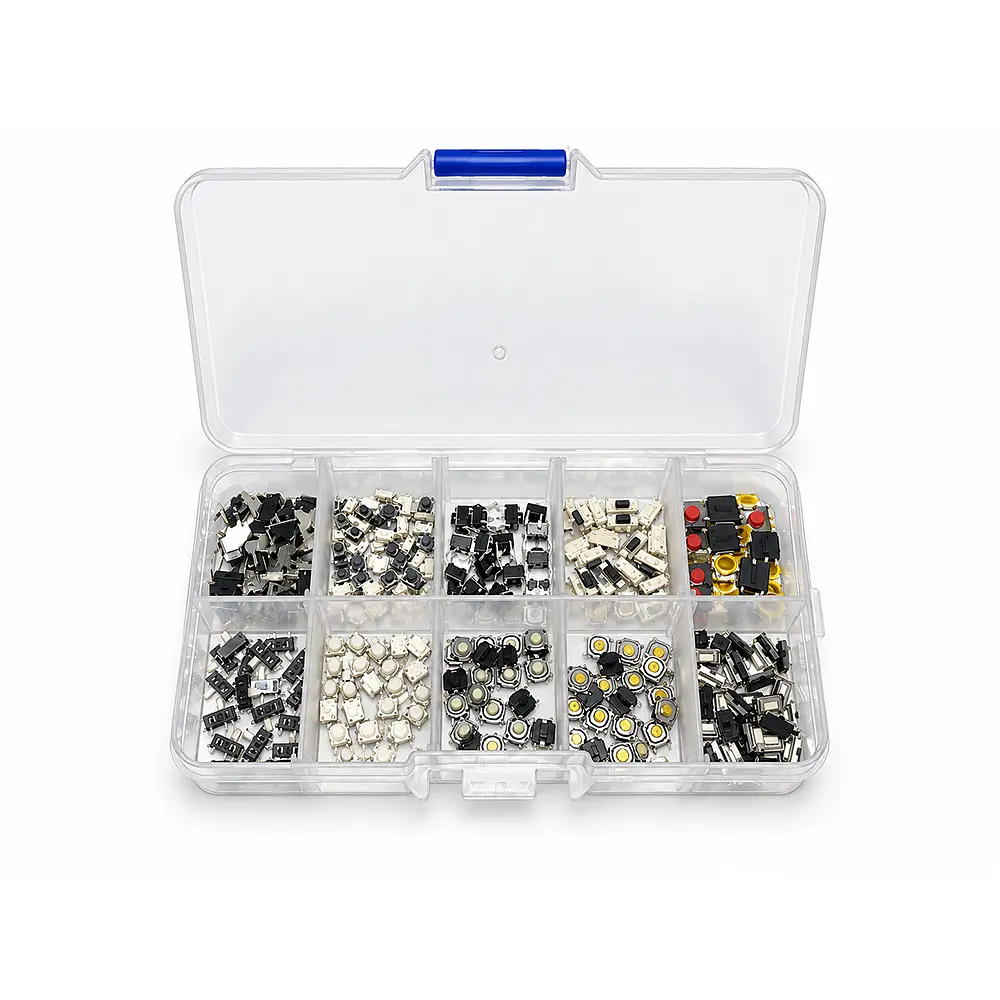

• 1 adet: Bölmeli plastik saklama kutusu

Toplam: 14 farklı model, 237 adet elektronik buton ve anahtar, 1 adet saklama kutusu.
