435 Adet 14 Çeşit 6x6mm Tact Switch 4 Pin DIP Buton Seti

Satın Almadan Önce Dikkat Ediniz

Bu set, 6 × 6 mm taban ölçüsüne sahip, 14 farklı yükseklikte toplam 435 adet Tact Switch basmalı buton içermektedir. Butonların taban ölçüleri aynı olmakla birlikte yükseklikleri 4.3 mm ile 17 mm arasında değişmektedir.

Önemli: Bu setteki butonlar anlık çalışan, kilitsiz (Momentary) tiptedir. Butona basıldığında kontak durumu değişir, bırakıldığında buton başlangıç konumuna geri döner. Mekanik olarak basılı konumda kalan kilitli açma-kapama butonları değildir.

Satın almadan önce kullanacağınız elektronik kartın 6 × 6 mm buton taban ölçüsüne, 4 pin DIP bağlantı yapısına, pin aralıklarına ve ihtiyaç duyulan buton yüksekliğine uygun olduğunu kontrol ediniz.

Özellikle arızalı bir butonun değiştirilmesinde yalnızca taban ölçüsünün aynı olması yeterli değildir. Butonun yüksekliği, bacak yerleşimi, basma mekanizması ve elektriksel kontak yapısı da uyumlu olmalıdır.

Tact Switch Buton Nedir, Ne İşe Yarar?

Tact Switch (Tactile Switch), elektronik devrelerde kullanıcıdan komut almak amacıyla kullanılan, basıldığında dokunsal geri bildirim sağlayan küçük boyutlu mekanik anahtarlama elemanıdır.

Bu butonlar elektronik kartlarda açma-kapama komutu, menü seçimi, sıfırlama, ayar değiştirme, fonksiyon başlatma ve benzeri kontrol işlemlerinde kullanılabilir.

Bir Tact Switch butona basıldığında içindeki metal kontakların elektriksel durumu değişir. Buton bırakıldığında yaylı mekanizma sayesinde eski konumuna geri döner.

Bu nedenle Tact Switch butonlar, özellikle anlık komut verilmesi gereken elektronik devrelerde tercih edilir.

14 Farklı Yükseklik Seçeneği

Bu setin en önemli özelliği, aynı taban ölçüsüne sahip butonların 14 farklı yükseklikte bulunmasıdır.

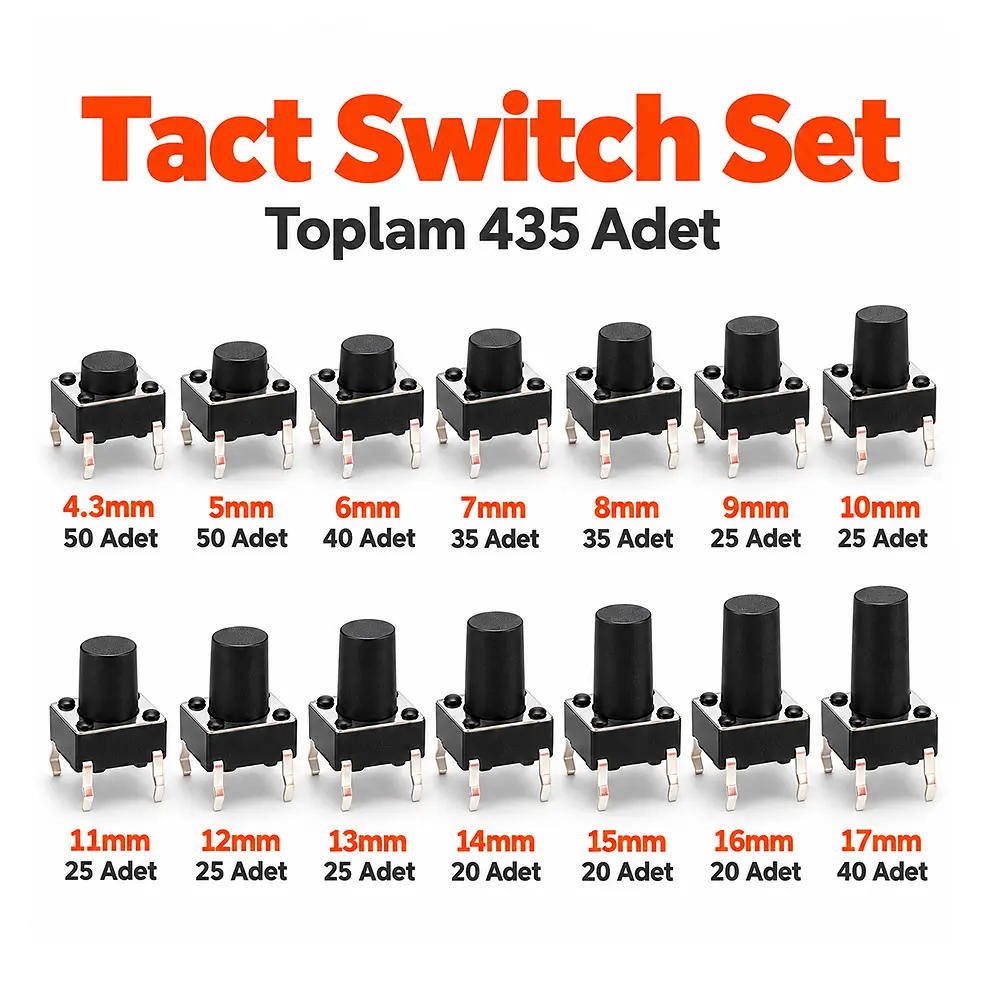

Set içerisindeki bütün modellerin nominal taban ölçüsü 6 × 6 mm olup buton yükseklikleri aşağıdaki gibidir:

• 6 × 6 × 4.3 mm
• 6 × 6 × 5 mm
• 6 × 6 × 6 mm
• 6 × 6 × 7 mm
• 6 × 6 × 8 mm
• 6 × 6 × 9 mm
• 6 × 6 × 10 mm
• 6 × 6 × 11 mm
• 6 × 6 × 12 mm
• 6 × 6 × 13 mm
• 6 × 6 × 14 mm
• 6 × 6 × 15 mm
• 6 × 6 × 16 mm
• 6 × 6 × 17 mm

Önemli: Ölçülerdeki üçüncü değer butonun yüksekliğini belirtir. Örneğin 6 × 6 × 12 mm modelinde taban ölçüsü 6 × 6 mm, toplam yükseklik ise 12 mm'dir.

Buton Yüksekliği Neden Önemlidir?

Elektronik cihazlarda butonun yüksekliği, kullanıcı tarafından basılabilmesi ve cihazın ön paneliyle uyumlu çalışabilmesi açısından önemlidir.

Örneğin elektronik kart cihazın ön panelinden uzakta bulunuyorsa daha yüksek bir buton gerekebilir. Kart ile ön panel arasındaki mesafe azsa daha kısa bir buton tercih edilebilir.

Yanlış yükseklikte buton kullanılması durumunda buton cihazın dışından yeterince erişilebilir olmayabilir veya ön panele sürekli temas ederek istemsiz şekilde basılı kalabilir.

Bu nedenle özellikle elektronik cihaz tamirlerinde eski butonun toplam yüksekliğinin ölçülmesi önerilir.

Anlık ve Kilitsiz Çalışma Prensibi

Set içerisindeki Tact Switch butonlar anlık (Momentary), kilitsiz çalışma prensibine sahiptir.

Butona basıldığında elektriksel kontak durumu değişir. Buton bırakıldığında mekanik yapı eski konumuna döner.

Bu özellik sayesinde aşağıdaki işlemler gerçekleştirilebilir:

• Elektronik devreye kısa süreli komut gönderme
• Reset ve sıfırlama işlemleri
• Menü içerisinde seçim yapma
• Elektronik cihazlarda fonksiyon değiştirme
• Sayısal giriş ve kullanıcı kontrolü
• Mikrodenetleyici girişlerini tetikleme
• Test ve kontrol devrelerinde sinyal oluşturma

Önemli: Bu butonlar kilitli anahtar değildir. Tek basışla mekanik olarak açık veya kapalı konumda kalması gereken uygulamalarda doğrudan kilitli buton yerine kullanılamaz. Ancak uygun elektronik devre veya yazılım tasarımıyla her basışta farklı bir işlem gerçekleştirilebilir.

4 Pin DIP Montaj Yapısı

Set içerisindeki butonlar 4 pin DIP / THT (Through-Hole) montaj yapısındadır.

DIP montaj, butonun metal bağlantı bacaklarının elektronik kart üzerindeki uygun deliklerden geçirilerek lehimlenmesi anlamına gelir.

Bu yapı, delikli baskı devre kartlarında ve uygun bağlantı deliklerine sahip elektronik kontrol kartlarında kullanılabilir.

Standart 4 pinli Tact Switch yapısında genellikle aynı taraftaki iki pin kendi arasında elektriksel olarak bağlantılıdır. Butona basıldığında iki kontak grubu arasında bağlantı oluşur.

Önemli: Devre bağlantısı yapılmadan önce butonun pin yerleşimi ve kontak yapısı multimetre ile kontrol edilmelidir. Dört pin bulunması, dört bağımsız anahtar kontağı olduğu anlamına gelmez.

Elektronik Kart Tamiri ve Buton Değişimi

Elektronik cihazlarda sık kullanılan butonlar zamanla mekanik aşınma, kontak kirlenmesi veya fiziksel hasar nedeniyle düzgün çalışmamaya başlayabilir.

Bu gibi durumlarda arızalı butonun yerine aynı ölçü ve bağlantı yapısına sahip yeni bir Tact Switch takılması gerekebilir.

Set içerisinde 14 farklı yüksekliğin bulunması, özellikle farklı elektronik cihazlarla çalışan teknik servisler ve elektronik tamircileri için çeşitli yedek buton seçeneklerini bir arada bulundurmayı sağlar.

Ancak değiştirme işleminde yalnızca 6 × 6 mm ölçüsüne bakılmamalıdır. Buton yüksekliği, pin aralığı, montaj yapısı ve elektriksel özellikler eski butonla karşılaştırılmalıdır.

Arduino ve Mikrodenetleyici Projelerinde Kullanım

Bu Tact Switch butonlar, uygun bağlantı yapısıyla Arduino, ESP32, ESP8266, Raspberry Pi tabanlı elektronik kontrol devreleri ve diğer mikrodenetleyici projelerinde kullanıcı giriş elemanı olarak değerlendirilebilir.

Bir butona basıldığında mikrodenetleyici girişindeki elektriksel durum değiştirilebilir. Yazılım tarafından algılanan bu değişiklik kullanılarak farklı işlemler gerçekleştirilebilir.

Örnek uygulamalar:

• LED kontrol devreleri
• Menü ve ekran kontrol sistemleri
• Elektronik sayaç projeleri
• Robotik kontrol uygulamaları
• Başlatma ve durdurma komutları
• Mod seçimi ve ayar değiştirme
• Elektronik deney ve eğitim projeleri
• Özel tasarım kontrol panelleri

Butonlar uygun bağlantı devresiyle kullanılmalıdır. Mikrodenetleyici girişlerinde pull-up veya pull-down direnç düzeni ve mekanik kontak sıçramasını önlemek için debounce işlemi gerekebilir.

Elektronik Hobi ve Prototip Çalışmaları

Farklı yüksekliklerdeki butonlar, elektronik devre geliştirme ve prototip çalışmalarında farklı mekanik tasarımların denenmesine yardımcı olur.

Örneğin özel bir elektronik kutu tasarlanırken kart ile ön panel arasındaki mesafeye göre uygun buton yüksekliği seçilebilir.

Bu set aşağıdaki alanlarda kullanılabilir:

• Elektronik kart onarımı ve bakım işlemleri
• Arduino ve mikrodenetleyici projeleri
• DIY elektronik uygulamaları
• Elektronik eğitim ve deney çalışmaları
• Özel tasarım PCB projeleri
• Elektronik kontrol panelleri
• Prototip ve ürün geliştirme çalışmaları
• Elektronik cihazlarda uygun buton değişimi

Montaj ve Lehimleme Bilgileri

Butonların montajı için elektronik kart üzerinde uygun deliklerin ve bağlantı yollarının bulunması gerekir.

Montaj sırasında butonun dört bağlantı bacağı kart üzerindeki deliklere yerleştirilir ve uygun lehimleme yöntemiyle sabitlenir.

Lehimleme sırasında buton gövdesine gereğinden fazla ısı uygulanmamalıdır. Aşırı ısı, plastik gövdeye veya iç mekanizmaya zarar verebilir.

Montaj tamamlandıktan sonra butonun düzgün basılıp bırakıldığı ve elektriksel bağlantının doğru çalıştığı kontrol edilmelidir.

Önemli: Bu ürünler SMD yüzey montaj butonu değildir. Kart üzerinde delik içi montaja uygun bağlantı yapısı bulunmalıdır.

Teknik Özellikler

• Ürün tipi: Tact Switch / Tactile Switch / Basmalı Buton
• Toplam miktar: 435 adet
• Model çeşidi: 14 farklı yükseklik
• Taban ölçüsü: 6 × 6 mm
• Yükseklik aralığı: 4.3 mm - 17 mm
• Çalışma tipi: Anlık / Momentary
• Kilitleme özelliği: Kilitsiz
• Pin sayısı: 4 Pin
• Montaj tipi: DIP / THT - Delik İçi Montaj
• Buton rengi: Siyah
• Kullanım alanı: Elektronik kartlar, kontrol devreleri, tamir, prototip ve hobi uygulamaları

Satın Alma ve Kullanım Uyarıları

• Set içerisindeki bütün butonların taban ölçüsü 6 × 6 mm'dir; yükseklikleri farklıdır.
• Ürünler anlık çalışan kilitsiz butonlardır.
• Bu ürünler mekanik olarak basılı konumda kalan kilitli anahtarlar değildir.
• Butonların tamamı 4 pin DIP montaj yapısındadır.
• SMD montaj gerektiren kartlarda doğrudan kullanılamaz.
• Mevcut bir cihazın butonunu değiştirecekseniz eski butonun yüksekliğini ve pin aralıklarını ölçünüz.
• Butonun elektriksel kontak yapısını bağlantı öncesinde kontrol ediniz.
• Elektriksel akım ve gerilim sınırları doğrulanmadan yüksek akımlı yükleri veya doğrudan 220V şebeke gerilimini anahtarlamak amacıyla kullanmayınız.
• Butonlar doğrudan motor, rezistans veya yüksek güç tüketen cihazları çalıştırmak için değil, uygun elektriksel sınırlar içerisinde anahtarlama ve kontrol amacıyla kullanılmalıdır.

Paket İçeriği - 14 Çeşit 435 Adet Tact Switch Buton

Set içerisinde aşağıdaki ölçü ve adetlerde butonlar bulunmaktadır. Tüm modeller 6 × 6 mm taban ölçüsüne, 4 pin DIP bağlantı yapısına ve anlık kilitsiz çalışma özelliğine sahiptir.

• 6 × 6 × 4.3 mm: 50 Adet
• 6 × 6 × 5 mm: 50 Adet
• 6 × 6 × 6 mm: 40 Adet
• 6 × 6 × 7 mm: 35 Adet
• 6 × 6 × 8 mm: 35 Adet
• 6 × 6 × 9 mm: 25 Adet
• 6 × 6 × 10 mm: 25 Adet
• 6 × 6 × 11 mm: 25 Adet
• 6 × 6 × 12 mm: 25 Adet
• 6 × 6 × 13 mm: 25 Adet
• 6 × 6 × 14 mm: 20 Adet
• 6 × 6 × 15 mm: 20 Adet
• 6 × 6 × 16 mm: 20 Adet
• 6 × 6 × 17 mm: 40 Adet

TOPLAM: 14 FARKLI YÜKSEKLİK - 435 ADET TACT SWITCH BUTON

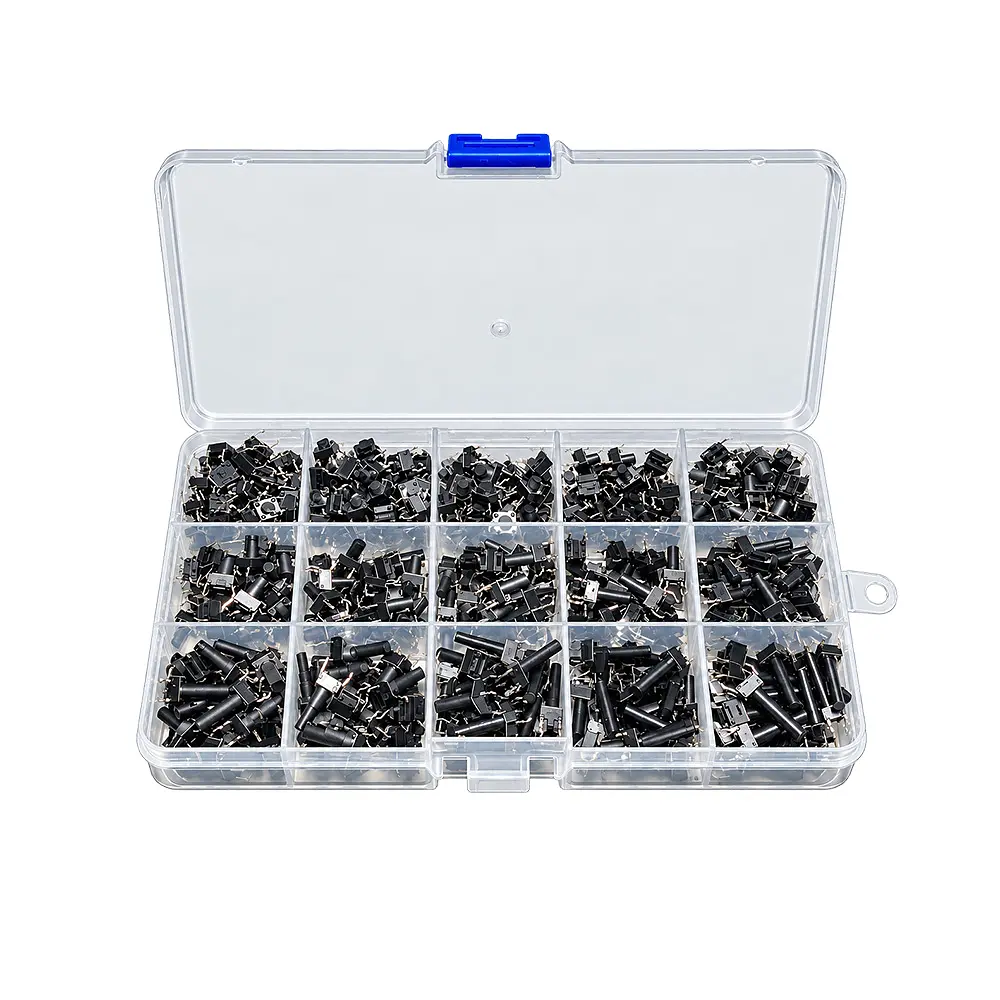

Butonlar bölmeli plastik saklama kutusu içerisinde gönderilmektedir.
