6x6x12 mm DIP Tact Switch 4 Pin Anlık Basmalı Buton

Satın Almadan Önce Dikkat Ediniz

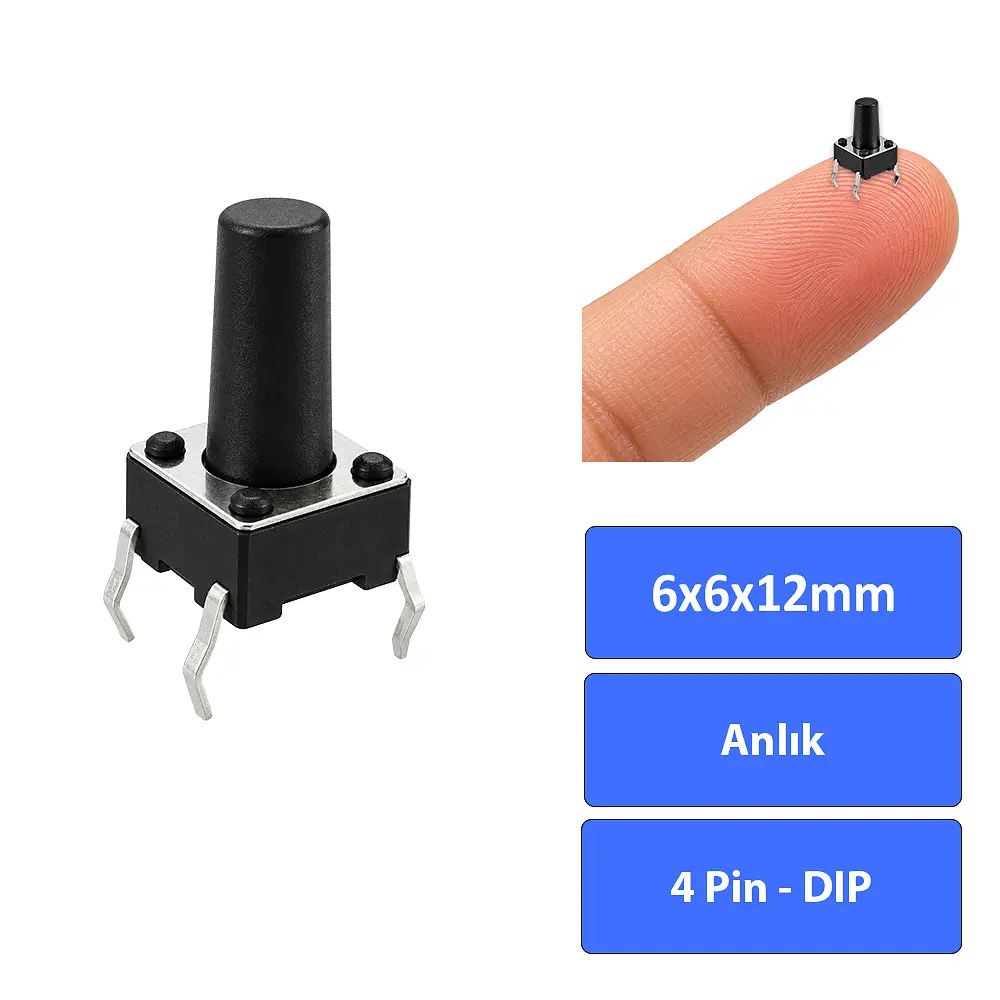

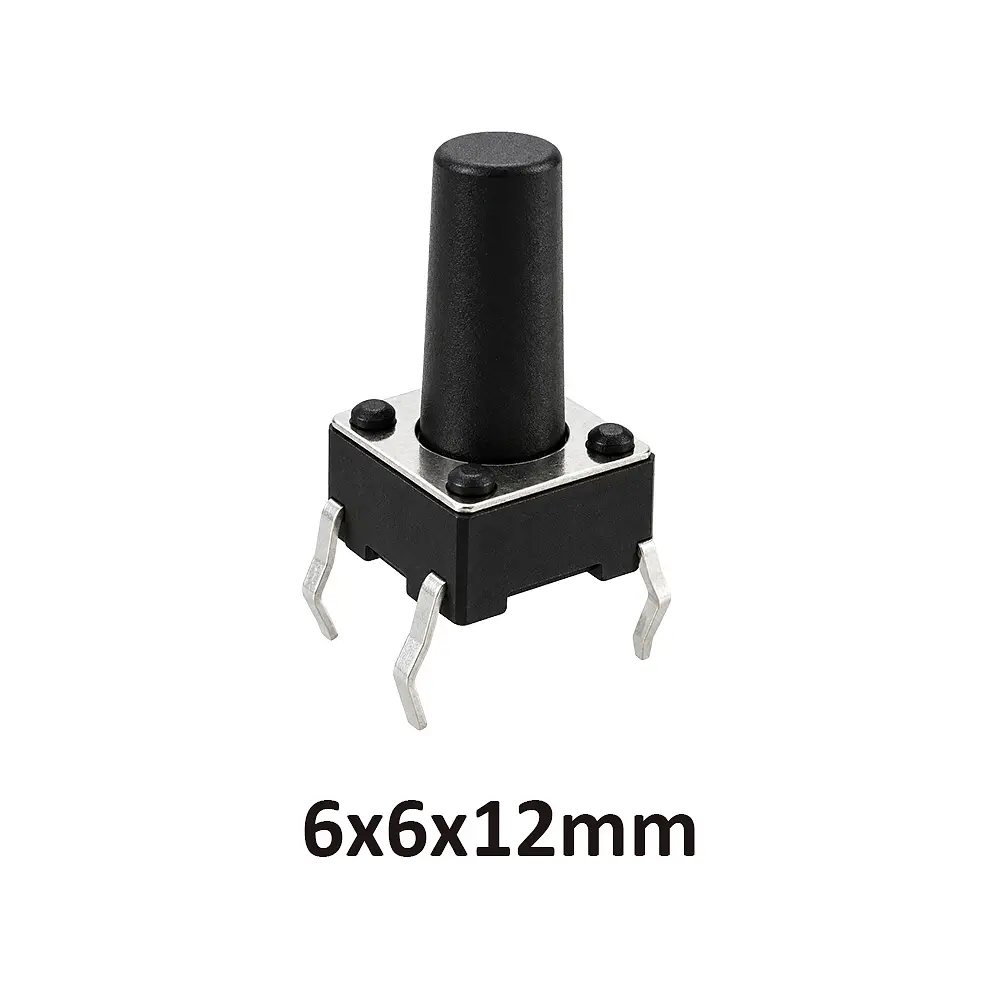

Bu ürün, 6x6x12 mm ölçülerinde, 4 pinli, DIP/THT montaj tipinde, anlık basmalı Tact Switch butondur. Elektronik devre kartlarının üzerindeki uygun deliklere yerleştirilerek lehimlenir. Elektronik cihazların kontrol devrelerinde, buton değişimlerinde, kart tamirlerinde ve elektronik geliştirme projelerinde kullanılabilir.

Satın almadan önce mevcut butonunuzun gövde ölçülerini, toplam yüksekliğini, bağlantı bacaklarının konumunu ve çalışma şeklini kontrol ediniz. Aynı 6x6 mm gövde ölçüsüne sahip Tact Switch modelleri farklı yüksekliklerde üretilebilir.

• Gövde ölçüsü: 6x6 mm
• Toplam yükseklik: 12 mm, basma düğmesi dahil, bağlantı bacakları hariç
• Pin sayısı: 4
• Montaj tipi: DIP/THT, delikten montaj
• Çalışma şekli: Anlık basmalı, kilitsiz
• Basma yönü: Üstten basmalı
• Basma düğmesi: Siyah plastik

6x6x12 mm DIP Tact Switch Ne İşe Yarar?

Tact Switch, elektronik devrelerde kullanıcı tarafından verilen basma komutunu elektriksel anahtarlama işlemine dönüştüren küçük boyutlu bir anahtardır. Genellikle cihazların kontrol, seçim, sıfırlama ve fonksiyon değiştirme işlemlerinde kullanılır.

Bu model anlık basmalı çalışma prensibine sahiptir. Butona basıldığında anahtarlama gerçekleşir. Basma kuvveti kaldırıldığında mekanizma başlangıç konumuna geri döner.

Elektronik cihazlarda açma-kapama komutu, menü seçimi, reset işlemi veya kısa süreli kontrol sinyali gerektiren uygulamalarda kullanılabilir. Butonun cihaz üzerindeki görevi bağlı olduğu elektronik devreye göre değişir.

Bu ürün mekanik olarak basılı konumda kilitlenmez. Sürekli basılı kalması gereken uygulamalarda kilitlemeli anahtarlarla karıştırılmamalıdır.

12 mm Yükseklik ve Üstten Basmalı Tasarım

Bu modelin basma düğmesi dahil toplam yüksekliği 12 mm'dir. Bu ölçü, gövdenin alt yüzeyinden basma düğmesinin en üst noktasına kadar olan mesafeyi ifade eder. Devre kartına giren metal bağlantı bacakları yüksekliğe dahil değildir.

Butonun üst kısmında siyah renkli plastik basma düğmesi bulunur. Düğmenin çevresinde metal üst kaplama, alt bölümünde ise plastik gövde yer alır.

Üstten basmalı tasarımı sayesinde basma kuvveti devre kartına dik yönde uygulanır. Bu nedenle cihaz üzerindeki dış tuş mekanizmasının ve butonun yerleşiminin uygun olması gerekir.

Özellikle cihaz kasası altında bulunan butonlarda toplam yükseklik önemlidir. Daha yüksek bir buton dış tuşa sürekli temas edebilirken, daha kısa bir model yeterli temas sağlamayabilir.

4 Pinli DIP/THT Bağlantı Yapısı

Ürün, 4 adet metal bağlantı bacağına sahiptir. Bu bacaklar devre kartındaki uygun deliklere geçirilerek lehimlenmek üzere tasarlanmıştır.

DIP/THT montaj yönteminde butonun metal bacakları devre kartının deliklerinden geçirilir ve kartın lehimleme yüzeyinden sabitlenir.

Standart 4 pinli anlık Tact Switch modellerinde aynı taraftaki iki bağlantı ucu kendi aralarında ortak olabilir. Butona basıldığında karşılıklı kontak grupları arasında elektriksel bağlantı oluşur.

Montaj öncesinde mevcut butonun pin bağlantıları ve bacak aralıkları kontrol edilmelidir. Ürün, yüzey montaj yapılan SMD/SMT butonlarla aynı montaj yapısına sahip değildir.

Elektronik Kart Tamiri ve Buton Değişimi

Elektronik cihazlarda bulunan basmalı butonlar zamanla mekanik aşınma, temas problemi, fiziksel darbe veya lehim bağlantılarındaki sorunlar nedeniyle arızalanabilir.

Butona basıldığında cihazın tepki vermemesi, zaman zaman çalışması veya basma mekanizmasının zarar görmesi gibi durumlarda öncelikle arızanın butondan kaynaklanıp kaynaklanmadığı kontrol edilmelidir.

Arızalı olduğu belirlenen buton, ölçüleri ve bağlantı düzeni uygun olan yeni bir 6x6 mm DIP Tact Switch ile değiştirilebilir.

Değiştirilecek parçanın yalnızca dış görünüşünün benzer olması yeterli değildir. Gövde ölçüsü, toplam yükseklik, bacak aralıkları ve elektriksel çalışma prensibi de uyumlu olmalıdır.

Kullanım Alanları

• Elektronik devre kartlarının bakım ve onarımı
• Elektronik cihazların kontrol ve fonksiyon tuşları
• Reset ve sıfırlama butonu uygulamaları
• Menü seçimi ve ayar kontrol devreleri
• Arduino ve mikrodenetleyici projeleri
• Elektronik geliştirme ve prototip çalışmaları
• Hobi elektroniği uygulamaları
• Kontrol panelleri ve kullanıcı giriş devreleri
• Uygun bağlantı düzenine sahip elektronik cihazların buton değişimi
• Delikten montaj gerektiren elektronik devreler

Teknik Özellikler

• Ürün tipi: Tact Switch / Anlık Basmalı Buton
• Montaj tipi: DIP / THT (Delikten Montaj)
• Nominal ölçü: 6x6x12 mm
• Gövde uzunluğu: 6 mm
• Gövde genişliği: 6 mm
• Toplam yükseklik: 12 mm (basma düğmesi dahil, bacaklar hariç)
• Pin sayısı: 4
• Çalışma şekli: Anlık basmalı, kilitsiz
• Basma yönü: Üstten, dikey basmalı
• Basma düğmesi: Plastik
• Basma düğmesi rengi: Siyah
• Üst gövde: Metal kaplama
• Alt gövde: Plastik
• Bağlantı uçları: Metal DIP/THT bacaklar
• Montaj yöntemi: Devre kartı deliklerinden geçirilerek lehimleme

6x6 mm Butonlarda Yükseklik Neden Önemlidir?

6x6 mm gövde ölçüsüne sahip Tact Switch butonlar farklı yüksekliklerde üretilebilir. Örneğin 4.3 mm, 5 mm, 6 mm, 7 mm, 8 mm, 9 mm, 10 mm, 11 mm ve 12 mm yüksekliğindeki modeller aynı gövde genişliğine sahip olsa da basma düğmelerinin devre kartına göre konumları farklıdır.

Bu fark özellikle cihaz kasası altında kullanılan butonlarda önemlidir. Uygun olmayan yükseklik, dış tuş mekanizmasının doğru çalışmasını engelleyebilir.

Bu ürünün basma düğmesi dahil toplam yüksekliği 12 mm'dir. Mevcut butonunuzu değiştirirken yüksekliği metal bağlantı bacakları hariç olacak şekilde karşılaştırınız.

DIP ve SMD Buton Arasındaki Fark

DIP/THT butonlar, bağlantı bacaklarının devre kartındaki deliklerden geçirilmesiyle monte edilir. Lehimleme işlemi genellikle kartın karşı yüzeyinden yapılır.

SMD/SMT butonlar ise devre kartının yüzeyindeki lehim pedlerine monte edilir. Bağlantı uçları kart deliklerinden geçirilmez.

Bu ürün 4 pinli DIP/THT tipindedir. Aynı ölçülerde olsa bile SMD/SMT bağlantılı bir butonun doğrudan yerine kullanılmak üzere tasarlanmamıştır.

Montaj ve Kullanım Bilgileri

• Montajdan önce cihazın elektrik bağlantısını ve varsa pil bağlantısını kesiniz.
• Arızalı buton değiştirilecekse mevcut parçayı devre kartının yollarına ve deliklerine zarar vermeden sökünüz.
• Yeni butonun gövde ölçülerini ve bağlantı bacaklarının konumunu kontrol ediniz.
• Metal bacakları devre kartındaki uygun deliklere yerleştiriniz.
• Elektronik devreler için uygun lehimleme ekipmanı kullanınız.
• Lehimleme sırasında aşırı ısı uygulamaktan kaçınınız.
• Bağlantı noktalarında istenmeyen lehim köprüsü oluşmadığını kontrol ediniz.
• Montaj tamamlandıktan sonra butonun mekanik hareketini ve elektriksel çalışmasını test ediniz.

Önemli Satın Alma ve Uyumluluk Uyarıları

• Ürün 6x6x12 mm ölçülerindedir. Farklı yüksekliklerdeki 6x6 mm butonlarla karıştırmayınız.
• 12 mm ölçüsü basma düğmesi dahil toplam yüksekliktir. Metal bağlantı bacakları bu ölçüye dahil değildir.
• Ürün 4 pinli DIP/THT montaj tipindedir. SMD/SMT bağlantılı modellerin doğrudan muadili değildir.
• Buton anlık basmalı ve kilitsizdir. Basıldıktan sonra mekanik olarak basılı konumda kalmaz.
• Ürün elektronik devre kartına lehimlenerek kullanılır. Hazır kablolu anahtar değildir.
• Elektriksel akım ve gerilim sınırları doğrulanmadan yüksek güçlü yükleri doğrudan anahtarlamak için kullanılmamalıdır.
• Belirli bir cihazla uyumluluk yalnızca dış görünüşe göre belirlenemez. Gövde ölçüsü, yükseklik, pin konumu ve çalışma şekli kontrol edilmelidir.
• Mevcut butonunuzun ölçülerinden veya bağlantı şeklinden emin değilseniz satın almadan önce bizimle iletişime geçebilirsiniz.

Paket İçeriği

1 Adet 6x6x12 mm 4 Pin DIP/THT Anlık Basmalı Tact Switch Buton
