6x6x3.1 mm SMD Tact Switch 4 Pin Anlık Basmalı Buton - Kırmızı

Satın Almadan Önce Dikkat Ediniz

Bu ürün, 6x6x3.1 mm ölçülerinde, 4 pinli SMD/SMT tip, kırmızı renkli anlık basmalı Tact Switch mikro butondur. Elektronik devre kartlarının yüzeyine lehimlenerek kullanılır. Küçük boyutlu yapısıyla elektronik cihazların kontrol devrelerinde, buton değişimlerinde ve kart tamirlerinde kullanılabilir.

Satın almadan önce mevcut butonunuzun gövde ölçülerini, toplam yüksekliğini, bağlantı pinlerinin konumunu ve çalışma şeklini kontrol ediniz. Aynı gövde ölçüsüne sahip butonların yükseklikleri ve bağlantı düzenleri farklı olabilir.

• Gövde ölçüsü: Yaklaşık 6x6 mm kare gövde yapısındadır.
• Toplam yükseklik: 3.1 mm, kırmızı basma düğmesi dahil.
• Pin sayısı: 4 pinlidir. Devre kartına yüzey montaj yöntemiyle lehimlenir.
• Çalışma şekli: Anlık basmalı ve kilitsizdir. Buton bırakıldığında başlangıç konumuna döner.
• Basma yönü: Üstten basmalı yapıdadır.
• Buton rengi: Kırmızı basma yüzeyine sahiptir.
• Montaj tipi: SMD/SMT yüzey montaj. Delikten montaj yapılan DIP/THT modellerle aynı bağlantı yapısına sahip değildir.

6x6x3.1 mm SMD Tact Switch Ne İşe Yarar?

Tact Switch, elektronik devrelerde kullanıcı tarafından verilen basma komutunu elektriksel anahtarlama işlemine dönüştüren küçük boyutlu bir anahtardır. Genellikle cihazların kontrol, seçim, sıfırlama ve fonksiyon değiştirme işlemlerinde kullanılır.

Bu model anlık basmalı (momentary) çalışma prensibine sahiptir. Butona basıldığında anahtarlama gerçekleşir, bırakıldığında mekanizma başlangıç konumuna geri döner. Böylece kısa süreli kontrol sinyali gerektiren elektronik devrelerde kullanılabilir.

Butonun cihaz üzerindeki görevi bağlı olduğu devreye göre değişebilir. Açma-kapama komutu, menü seçimi, reset işlemi veya farklı bir kontrol fonksiyonu için kullanılabilir. Ancak butonun kendisi mekanik olarak açık veya kapalı konumda kilitlenmez.

Kırmızı Basma Düğmesi ve Kompakt SMD Tasarım

Bu modelin toplam yüksekliği 3.1 mm'dir. Kare gövdesi ve yüzey montaj bağlantıları sayesinde elektronik devre kartlarında az yer kaplayan bir buton çözümü sunar.

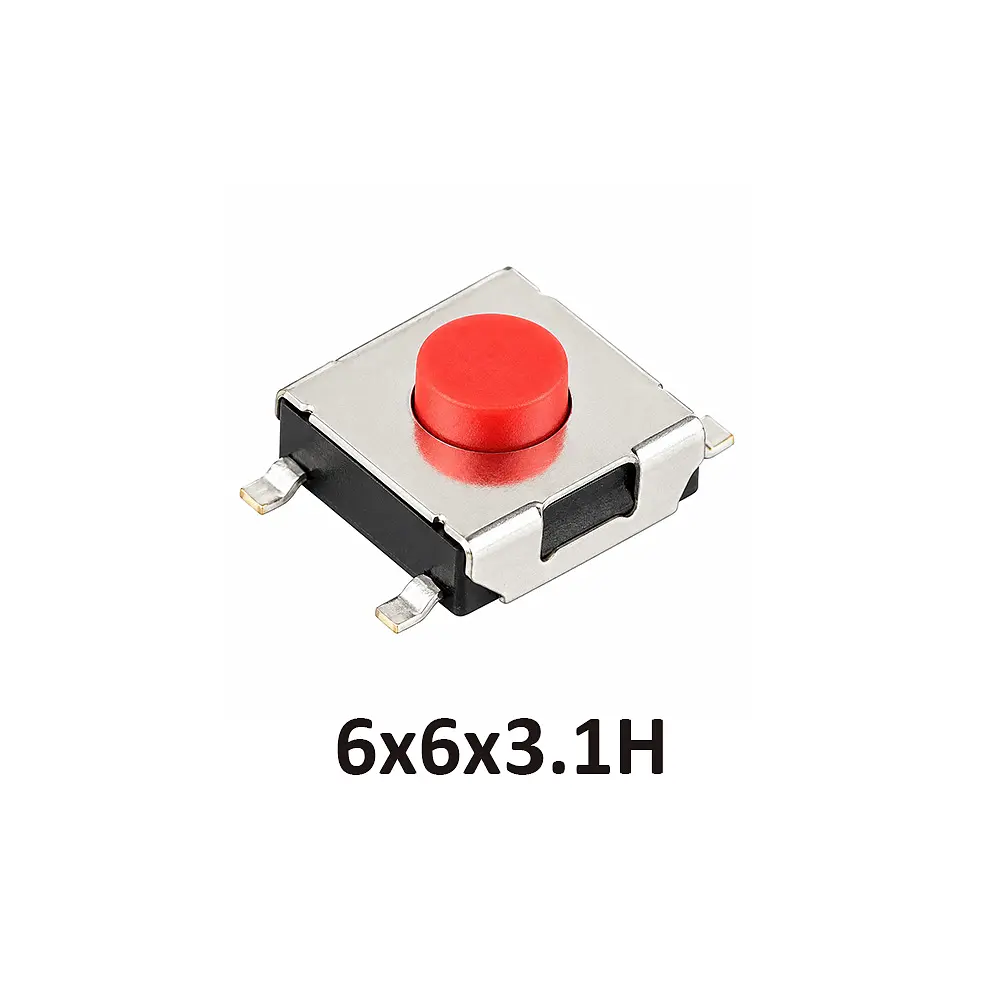

Butonun üst kısmında kırmızı renkli, yuvarlak bir basma düğmesi bulunur. Metal dış kaplama ve siyah plastik alt gövdeyle birlikte kare biçimli bir yapıya sahiptir.

Kırmızı basma yüzeyi, kontrol butonunun diğer devre elemanlarından görsel olarak ayırt edilmesine yardımcı olabilir. Renk, butonun elektriksel çalışma prensibini değiştirmez.

Üstten basmalı tasarımı sayesinde basma kuvveti devre kartına dik yönde uygulanır. Bu nedenle cihaz üzerindeki butona erişim yönünün ve mekanik yerleşimin uygun olması gerekir.

4 Pinli SMD/SMT Bağlantı Yapısı

Ürün, 4 pinli yüzey montaj Tact Switch yapısındadır. Metal bağlantı uçları gövdenin iki karşılıklı kenarında bulunur ve devre kartı üzerindeki lehim pedlerine monte edilir.

Standart 4 pinli anlık Tact Switch yapısında aynı taraftaki bağlantı uçları kendi aralarında ortak olabilir. Butona basıldığında karşılıklı kontak grupları arasında elektriksel bağlantı oluşur. Mevcut devre kartına montaj yapmadan önce pin bağlantılarının uygunluğu kontrol edilmelidir.

Bu ürünün bağlantı uçları kart yüzeyine lehimlenmek üzere tasarlanmıştır. Bacakları kart deliklerinden geçirilerek monte edilen DIP/THT butonların doğrudan yerine kullanılamaz.

Elektronik Kart Tamiri ve Buton Değişimi

Elektronik cihazlarda bulunan basmalı butonlar zamanla aşınma, temas problemi, mekanik zorlanma veya fiziksel hasar nedeniyle arızalanabilir. Bu gibi durumlarda uygun ölçü ve bağlantı düzenine sahip bir SMD Tact Switch ile değişim yapılabilir.

Butona basıldığında cihazın tepki vermemesi, zaman zaman çalışması veya basma mekanizmasının zarar görmesi gibi durumlarda arızanın butondan kaynaklanıp kaynaklanmadığı kontrol edilmelidir.

Değiştirilecek parçanın yalnızca dış görünüşünün benzer olması yeterli değildir. Gövde ölçüsü, toplam yükseklik, pin aralıkları, lehim uçlarının yönü ve elektriksel çalışma prensibi de uyumlu olmalıdır.

Kullanım Alanları

• Elektronik devre kartlarının bakım ve onarım işlemleri
• Elektronik cihazların kontrol ve fonksiyon tuşları
• Reset ve sıfırlama butonu uygulamaları
• Menü seçimi ve ayar kontrol devreleri
• Mikrodenetleyici ve elektronik geliştirme projeleri
• Arduino ve benzeri kontrol kartı uygulamaları
• Hobi elektroniği ve prototip çalışmaları
• Küçük elektronik cihazların buton değişimi
• Yüzey montaj buton gerektiren elektronik devreler
• Uygun ölçü ve bağlantı düzenine sahip taşınabilir elektronik cihazlar

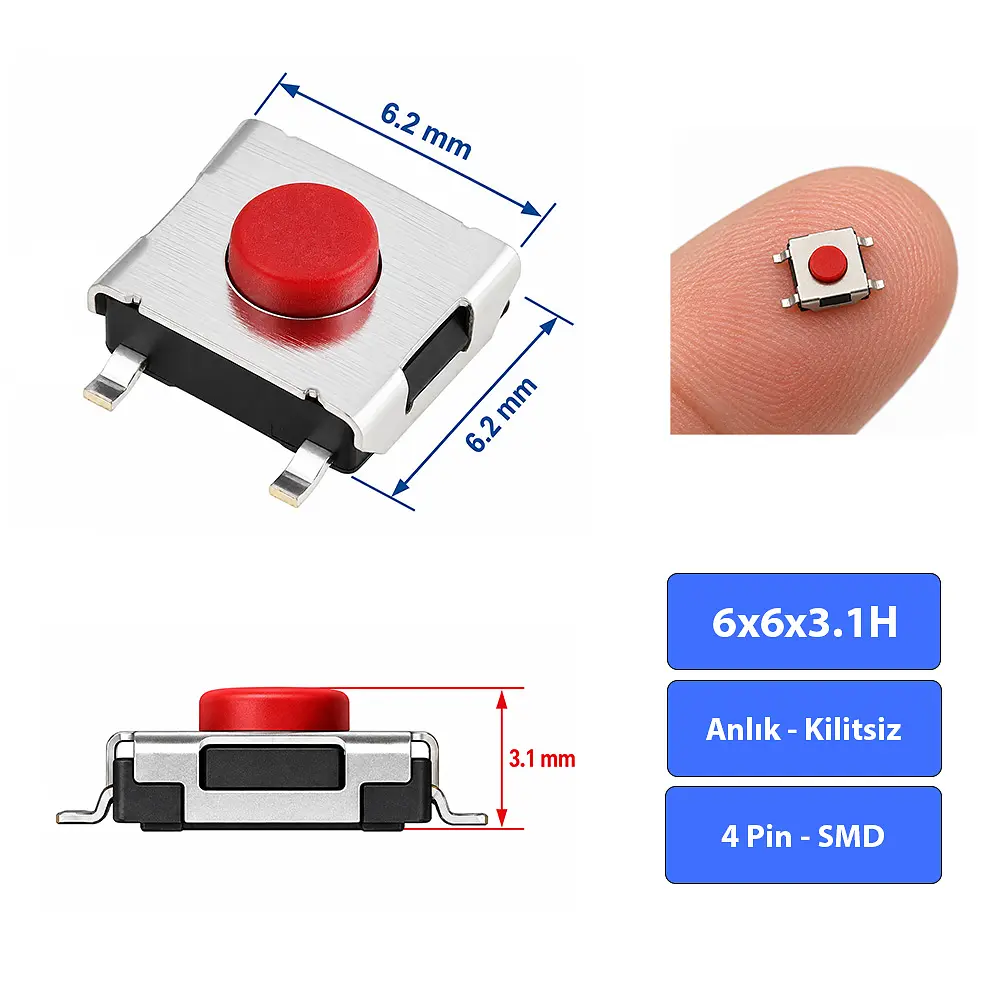

Teknik Özellikler

• Ürün tipi: Tact Switch / Mikro Basmalı Buton
• Montaj tipi: SMD / SMT (Yüzey Montaj)
• Nominal ölçü: 6x6x3.1 mm
• Gövde uzunluğu: Yaklaşık 6.2 mm
• Gövde genişliği: Yaklaşık 6.2 mm
• Toplam yükseklik: 3.1 mm (buton dahil)
• Basma düğmesi çapı: Yaklaşık 3 mm
• Lehim uçları dahil toplam uzunluk: Yaklaşık 9 mm
• Pin sayısı: 4
• Çalışma şekli: Anlık basmalı, kilitsiz
• Basma yönü: Üstten, dikey basmalı
• Basma yüzeyi: Yuvarlak
• Buton rengi: Kırmızı
• Gövde yapısı: Metal dış kaplama ve plastik alt gövde
• Montaj yöntemi: Devre kartına yüzeyden lehimleme

6x6 mm Butonlarda Yükseklik Neden Önemlidir?

6x6 mm gövde ölçüsüne sahip Tact Switch butonlar farklı yüksekliklerde üretilebilir. Aynı genişlik ve uzunluğa sahip modellerin basma düğmesi yükseklikleri birbirinden farklı olabilir.

Özellikle cihaz kasası altında kullanılan butonlarda toplam yükseklik önemlidir. Daha yüksek bir buton cihazın dış tuşuna sürekli temas edebilirken, daha kısa bir model dışarıdaki tuşla yeterli temas sağlayamayabilir.

Bu ürünün buton dahil toplam yüksekliği 3.1 mm'dir. Mevcut butonunuzu değiştirirken yüksekliği metal gövde ve basma düğmesi dahil olacak şekilde karşılaştırınız.

SMD ve DIP Buton Arasındaki Fark

SMD/SMT butonlar, devre kartının yüzeyindeki lehim pedlerine monte edilir. Bağlantı uçları kartın yüzeyinde kalır ve lehimleme bu alanlara yapılır.

DIP/THT butonlar ise bağlantı bacaklarının devre kartındaki deliklerden geçirilmesiyle monte edilir. Her iki tipin montaj şekli farklıdır.

Bu ürün 4 pinli SMD/SMT yapıdadır. Bu nedenle aynı ölçülerde olsa bile delikten montaj yapılan bir DIP/THT butonun doğrudan yerine kullanılması uygun değildir.

Montaj ve Kullanım Bilgileri

• Montaj işleminden önce cihazın elektrik bağlantısını ve varsa pil bağlantısını kesiniz.
• Arızalı buton değiştirilecekse mevcut parçayı devre kartının lehim pedlerine zarar vermeden sökünüz.
• Yeni butonun gövde yönünü ve pin yerleşimini kart üzerindeki bağlantılarla karşılaştırınız.
• Yüzey montaj için uygun lehimleme ekipmanı kullanınız.
• Lehimleme sırasında aşırı ısı uygulamaktan kaçınınız.
• Bağlantı uçlarında lehim köprüsü veya kopukluk oluşmadığını kontrol ediniz.
• Montaj tamamlandıktan sonra butonun mekanik hareketini ve elektriksel bağlantısını test ediniz.

Önemli Satın Alma ve Uyumluluk Uyarıları

• Ürün 6x6x3.1 mm olarak adlandırılmaktadır. Gövde ölçüsü yaklaşık 6.2 mm olan model esas alınmıştır.
• Buton dahil toplam yükseklik 3.1 mm'dir. Farklı yükseklikteki modellerle karıştırmayınız.
• Ürün 4 pinli SMD/SMT yapıdadır. 2 pinli veya DIP/THT bağlantılı modellerin doğrudan muadili değildir.
• Bu model anlık basmalı ve kilitsizdir. Basıldıktan sonra mekanik olarak basılı konumda kalmaz.
• Kırmızı renk yalnızca basma yüzeyine aittir. Renk farklılığı elektriksel çalışma şeklini değiştirmez.
• Ürün doğrudan kablo bağlantısıyla kullanılan hazır bir anahtar değildir. Devre kartına lehimlenmesi gerekir.
• Elektriksel akım ve gerilim sınırları doğrulanmadan yüksek güçlü yükleri doğrudan anahtarlamak için kullanılmamalıdır.
• Belirli bir cihazla uyumluluk yalnızca ürünün dış görünüşüne göre belirlenemez. Ölçüleri ve bağlantı düzenini kontrol ediniz.
• Mevcut butonunuzun ölçülerinden veya bağlantı şeklinden emin değilseniz satın almadan önce bizimle iletişime geçebilirsiniz.

Paket İçeriği

1 Adet 6x6x3.1 mm 4 Pin SMD/SMT Anlık Basmalı Tact Switch Mikro Buton - Kırmızı
