5.2x5.2x1.5 mm SMD Tact Switch 4 Pin Anlık Buton - Beyaz

Satın Almadan Önce Dikkat Ediniz

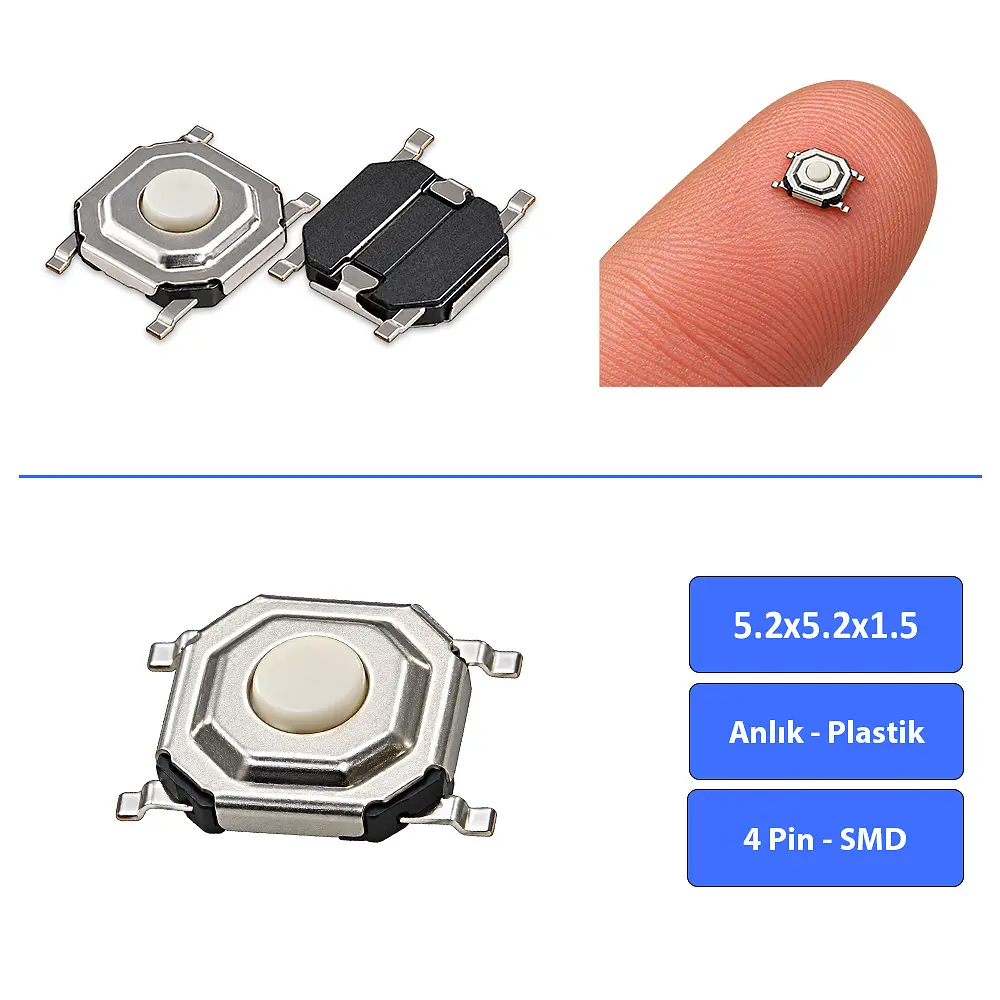

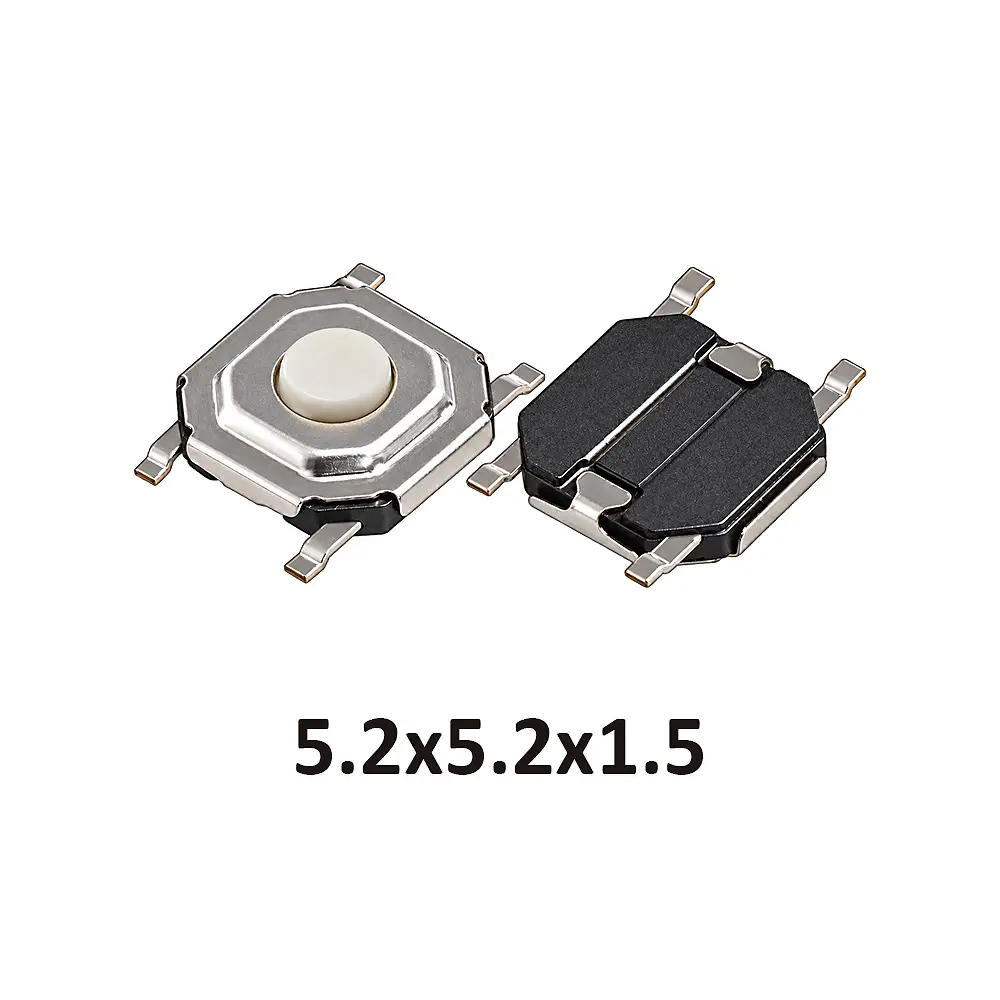

Bu ürün, 5.2x5.2x1.5 mm ölçülerinde, 4 pinli, SMD/SMT yüzey montaj tipinde, beyaz plastik basma düğmeli Tact Switch mikro butondur. Elektronik devre kartlarının yüzeyine lehimlenerek kullanılır. İnce yapısı sayesinde özellikle küçük elektronik cihazlarda, kontrol devrelerinde ve buton değişimlerinde kullanılabilir.

Satın almadan önce mevcut butonunuzun gövde ölçülerini, toplam yüksekliğini, bağlantı pinlerinin yerleşimini ve çalışma şeklini kontrol ediniz. Aynı gövde ölçüsüne sahip butonların yükseklikleri, basma düğmeleri ve bağlantı uçları farklı olabilir.

• Gövde ölçüsü: 5.2x5.2 mm
• Toplam yükseklik: 1.5 mm, beyaz basma düğmesi dahil
• Pin sayısı: 4
• Montaj tipi: SMD/SMT yüzey montaj
• Çalışma şekli: Anlık basmalı, kilitsiz
• Basma düğmesi: Beyaz plastik
• Üst gövde: Metal kaplama
• Basma yönü: Üstten basmalı

5.2x5.2x1.5 mm SMD Tact Switch Ne İşe Yarar?

Tact Switch, elektronik devrelerde kısa süreli anahtarlama işlemleri için kullanılan küçük boyutlu bir basmalı anahtardır. Kullanıcının uyguladığı basma hareketini elektriksel kontak değişimine dönüştürerek bağlı olduğu devreye kontrol komutu verilmesini sağlar.

Bu model anlık basmalı ve kilitsiz çalışma prensibine sahiptir. Butona basıldığında anahtarlama gerçekleşir. Basma kuvveti kaldırıldığında mekanizma başlangıç konumuna geri döner.

Elektronik cihazlarda açma-kapama komutu, menü seçimi, reset, fonksiyon değiştirme veya kısa süreli kontrol sinyali gerektiren işlemlerde kullanılabilir. Butonun gerçekleştirdiği fonksiyon, bağlı olduğu elektronik devreye göre belirlenir.

Beyaz Plastik Basma Düğmesi ve Metal Gövde Yapısı

Bu modelin üst kısmında beyaz renkli, yuvarlak plastik basma düğmesi bulunur. Basma düğmesinin çevresinde metal üst kaplama, alt bölümünde ise siyah gövde yer alır.

Beyaz plastik düğme, parmakla veya cihazın dış tuş mekanizması aracılığıyla basma işleminin gerçekleştirilmesini sağlar. Metal üst kaplama ise butonun mekanik gövde yapısının bir parçasıdır.

Bu ürün, üst yüzeyi tamamen metal olan membranlı butonlardan farklıdır. Basma işlemi metal yüzeye değil, ortadaki beyaz plastik düğmeye uygulanır.

Bu nedenle mevcut buton değiştirilirken yalnızca gövde ölçülerine değil, basma düğmesinin şekline ve yüksekliğine de dikkat edilmelidir.

1.5 mm İnce Gövde ve Alçak Profil Tasarım

Bu modelin beyaz basma düğmesi dahil toplam yüksekliği 1.5 mm'dir. İnce gövde yapısı sayesinde devre kartı üzerinde dikey alanın sınırlı olduğu uygulamalarda kullanılabilir.

Özellikle cihaz kasasının altında bulunan butonlarda toplam yükseklik önemlidir. Daha yüksek bir buton cihazın dış tuşuna sürekli temas edebilirken, daha kısa bir model yeterli temas sağlamayabilir.

Aynı 5.2x5.2 mm gövde ölçüsüne sahip farklı Tact Switch modelleri farklı yüksekliklerde üretilebilir. Bu nedenle mevcut butonunuzu değiştirirken toplam yüksekliği beyaz basma düğmesi dahil olacak şekilde karşılaştırınız.

4 Pinli SMD/SMT Bağlantı Yapısı

Ürün, 4 adet metal bağlantı ucuna sahiptir. Bu bağlantı uçları elektronik devre kartının yüzeyindeki lehim pedlerine monte edilecek şekilde tasarlanmıştır.

SMD/SMT montaj yöntemi sayesinde bağlantı uçları kart deliklerinden geçirilmeden yüzey üzerinden lehimlenir. Bu yapı, küçük elektronik devre kartlarında kullanılmasına olanak tanır.

Standart 4 pinli Tact Switch modellerinde bazı bağlantı uçları kendi aralarında ortak olabilir. Butona basıldığında kontak grupları arasında elektriksel bağlantı oluşur. Montaj öncesinde mevcut devre kartının bağlantı düzeniyle uyumluluk kontrol edilmelidir.

Ürün, delikten montaj yapılan DIP/THT butonlarla aynı bağlantı yapısına sahip değildir.

Elektronik Kart Tamiri ve Buton Değişimi

Elektronik cihazlarda kullanılan küçük basmalı butonlar zamanla mekanik aşınma, temas problemi, fiziksel darbe veya lehim bağlantılarındaki sorunlar nedeniyle arızalanabilir.

Butona basıldığında cihazın tepki vermemesi, zaman zaman çalışması veya basma mekanizmasının zarar görmesi gibi durumlarda arızanın butondan kaynaklanıp kaynaklanmadığı kontrol edilmelidir.

Arızalı olduğu belirlenen buton, ölçüleri ve bağlantı düzeni uygun olan yeni bir SMD Tact Switch ile değiştirilebilir.

Değiştirilecek parçanın yalnızca dış görünüşünün benzer olması yeterli değildir. Gövde ölçüsü, toplam yükseklik, pin aralıkları, lehim uçlarının yönü ve elektriksel çalışma prensibi de uyumlu olmalıdır.

Kullanım Alanları

• Elektronik devre kartlarının bakım ve onarım işlemleri
• Küçük elektronik cihazların kontrol butonları
• Taşınabilir elektronik cihazların buton değişimi
• Reset ve sıfırlama butonu uygulamaları
• Menü seçimi ve fonksiyon kontrol devreleri
• Elektronik kontrol panelleri
• Mikrodenetleyici ve elektronik geliştirme projeleri
• Arduino ve benzeri kontrol kartı uygulamaları
• Hobi elektroniği ve prototip çalışmaları
• Yüzey montaj gerektiren elektronik devreler
• Montaj yüksekliği sınırlı elektronik tasarımlar

Teknik Özellikler

• Ürün tipi: Tact Switch / Mikro Basmalı Buton
• Montaj tipi: SMD / SMT (Yüzey Montaj)
• Nominal ölçü: 5.2x5.2x1.5 mm
• Gövde uzunluğu: 5.2 mm
• Gövde genişliği: 5.2 mm
• Toplam yükseklik: 1.5 mm (beyaz düğme dahil)
• Lehim uçları dahil toplam uzunluk: Yaklaşık 6.4 mm
• Basma düğmesi çapı: Yaklaşık 2 mm
• Pin sayısı: 4
• Çalışma şekli: Anlık basmalı, kilitsiz
• Basma yönü: Üstten, dikey basmalı
• Basma düğmesi: Yuvarlak plastik
• Basma düğmesi rengi: Beyaz
• Üst gövde: Metal kaplama
• Alt gövde rengi: Siyah
• Bağlantı uçları: Metal SMD lehim uçları
• Montaj yöntemi: Devre kartına yüzeyden lehimleme

Ürün Ölçüleri ve Montaj Alanı

Teknik çizimde ürünün gövde ölçüsü 5.2x5.2 mm olarak gösterilmektedir. Bağlantı uçları dahil toplam uzunluk yaklaşık 6.4 mm, bağlantı uçlarının bulunduğu taraftaki iç mesafe ise yaklaşık 3.7 mm olarak belirtilmiştir.

Ortadaki beyaz plastik basma düğmesinin çapı yaklaşık 2 mm olarak gösterilmektedir. Teknik çizimdeki yan görünüş ölçüleriyle birlikte ürünün toplam yüksekliği 1.5 mm olan model esas alınmıştır.

Bağlantı uçları gövdenin dışına uzandığından, devre kartında ayrılması gereken lehimleme alanı yalnızca 5.2x5.2 mm gövde ölçüsüyle sınırlı değildir.

Mevcut devre kartına montaj yapılırken lehim pedlerinin konumu, pin aralıkları ve butonun yerleşeceği alan birlikte değerlendirilmelidir.

Beyaz Plastik Düğmeli ve Metal Membranlı Buton Arasındaki Fark

Beyaz plastik düğmeli Tact Switch modellerinde basma işlemi üst kısımdaki plastik düğmeye uygulanır. Bu ürünün ortasında beyaz plastik bir basma yüzeyi bulunur.

Metal membranlı Tact Switch modellerinde ise basma yüzeyi genellikle ince ve esnek bir metal parçadan oluşur. Bazı modellerde üst yüzey altın sarısı renkte olabilir.

Her iki model de anlık anahtarlama amacıyla kullanılabilse de gövde ölçüleri, toplam yükseklikleri, basma yüzeyleri ve bağlantı düzenleri farklı olabilir.

Bu nedenle beyaz plastik düğmeli model ile metal membranlı modelin doğrudan birbirinin yerine kullanılabileceği varsayılmamalıdır.

SMD ve DIP Buton Arasındaki Fark

SMD/SMT butonlar, elektronik devre kartının yüzeyindeki lehim pedlerine monte edilir. Bağlantı uçları kartın yüzeyinde kalır ve lehimleme işlemi bu alanlara yapılır.

DIP/THT butonlar ise bağlantı bacaklarının devre kartındaki deliklerden geçirilmesiyle monte edilir.

Bu ürün 4 pinli SMD/SMT tipindedir. Delikten montaj yapılan butonların doğrudan yerine kullanılmak üzere tasarlanmamıştır.

Montaj ve Kullanım Bilgileri

• Montajdan önce cihazın elektrik bağlantısını ve varsa pil bağlantısını kesiniz.
• Arızalı buton değiştirilecekse mevcut parçayı devre kartının lehim pedlerine zarar vermeden sökünüz.
• Yeni butonun ölçülerini ve bağlantı uçlarının yönünü kontrol ediniz.
• SMD montaja uygun lehimleme ekipmanı kullanınız.
• Lehimleme sırasında aşırı ısı uygulamaktan kaçınınız.
• Beyaz plastik basma düğmesine sert veya sivri uçlu aletlerle baskı uygulamayınız.
• Lehimleme sonrasında bağlantı uçlarında istenmeyen kısa devre oluşmadığını kontrol ediniz.
• Montaj tamamlandıktan sonra butonun mekanik hareketini ve elektriksel çalışmasını test ediniz.

Önemli Satın Alma ve Uyumluluk Uyarıları

• Ürün 5.2x5.2x1.5 mm ölçülerindedir. Farklı gövde veya yükseklik ölçüsüne sahip butonlarla karıştırmayınız.
• Toplam yükseklik beyaz plastik basma düğmesi dahil 1.5 mm'dir.
• Ürünün basma düğmesi beyaz plastiktir. Altın sarısı metal membranlı modellerden farklıdır.
• Ürün 4 pinli SMD/SMT montaj tipindedir. DIP/THT bağlantılı butonların doğrudan yerine kullanılamaz.
• Buton anlık basmalı ve kilitsizdir. Basıldıktan sonra mekanik olarak basılı konumda kalmaz.
• Ürün elektronik devre kartına lehimlenerek kullanılır. Kablo bağlantılı hazır anahtar değildir.
• Elektriksel akım ve gerilim sınırları doğrulanmadan yüksek güçlü yüklerin doğrudan anahtarlanmasında kullanılmamalıdır.
• Belirli bir cihazla uyumluluk yalnızca dış görünüşe göre belirlenemez. Ölçüler, pin konumları ve çalışma şekli karşılaştırılmalıdır.
• Mevcut butonunuzun ölçülerinden veya bağlantı şeklinden emin değilseniz satın almadan önce bizimle iletişime geçebilirsiniz.

Paket İçeriği

1 Adet 5.2x5.2x1.5 mm 4 Pin SMD/SMT Anlık Basmalı Tact Switch Mikro Buton - Beyaz
