4.8x4.8x0.8 mm SMD Tact Switch 4 Pin Metal Membranlı Buton

Satın Almadan Önce Dikkat Ediniz

Bu ürün, 4.8x4.8x0.8 mm ölçülerinde, 4 pinli, SMD/SMT yüzey montaj tipinde, metal membranlı anlık basmalı Tact Switch mikro butondur. Elektronik devre kartlarının yüzeyine lehimlenerek kullanılır. İnce gövdesi ve altın sarısı metal basma yüzeyiyle özellikle sınırlı montaj yüksekliği bulunan elektronik devrelerde kullanılmaya uygundur.

Satın almadan önce mevcut butonunuzun gövde ölçülerini, toplam yüksekliğini, pin yerleşimini ve çalışma şeklini kontrol ediniz. Bu ürünün toplam yüksekliği yalnızca 0.8 mm'dir. Daha yüksek plastik düğmeli Tact Switch modelleriyle karıştırılmamalıdır.

• Gövde ölçüsü: 4.8x4.8 mm
• Toplam yükseklik: 0.8 mm
• Pin sayısı: 4
• Montaj tipi: SMD/SMT yüzey montaj
• Çalışma şekli: Anlık basmalı, kilitsiz
• Basma mekanizması: Metal membran
• Basma yüzeyi: Altın sarısı renkli, yuvarlak metal yüzey
• Basma yönü: Üstten basmalı

4.8x4.8x0.8 mm SMD Tact Switch Ne İşe Yarar?

Tact Switch, elektronik devrelerde kısa süreli anahtarlama işlemleri için kullanılan küçük boyutlu bir basmalı anahtardır. Kullanıcı tarafından uygulanan basma hareketini elektriksel kontak değişimine dönüştürerek bağlı olduğu devreye kontrol komutu verilmesini sağlar.

Bu model, anlık basmalı ve kilitsiz çalışma prensibine sahiptir. Butona basıldığında anahtarlama gerçekleşir. Basma kuvveti kaldırıldığında metal membran başlangıç konumuna geri döner.

Elektronik cihazlarda açma-kapama komutu, menü seçimi, reset, fonksiyon değiştirme veya kısa süreli kontrol sinyali gerektiren işlemlerde kullanılabilir. Butonun gerçekleştirdiği fonksiyon, bağlı olduğu elektronik devreye göre belirlenir.

Metal Membranlı Basma Mekanizması

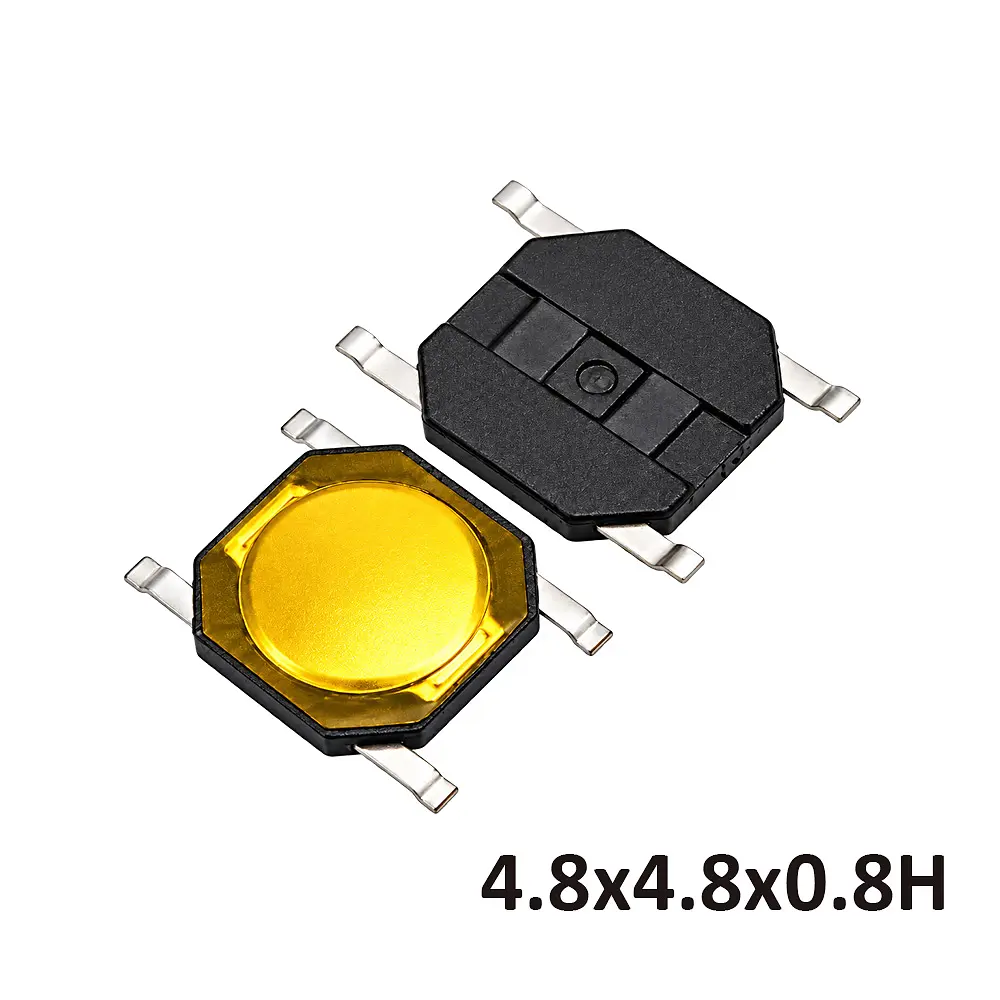

Bu butonun üst kısmında altın sarısı renkli, yuvarlak bir metal membran bulunur. Metal membran, basma hareketi sırasında esneyerek anahtarlama mekanizmasının çalışmasını sağlar.

Metal membranlı yapı, yüksek plastik basma düğmesi kullanılmadan ince bir buton tasarımı elde edilmesine olanak tanır. Bu nedenle özellikle cihaz kasası ile elektronik devre kartı arasındaki mesafenin sınırlı olduğu uygulamalarda tercih edilebilir.

Üstte bulunan metal yüzey, butonun basma bölümüdür. Ürünün alt kısmında siyah plastik gövde ve yüzey montaj için hazırlanmış metal bağlantı uçları yer alır.

Metal membranın rengi altın sarısıdır. Bu renk, ürünün altın kaplama olduğu anlamına gelmez.

0.8 mm İnce Gövde ve Alçak Profil Tasarım

Bu modelin en önemli özelliklerinden biri yalnızca 0.8 mm toplam yüksekliğe sahip olmasıdır. İnce gövdesi sayesinde devre kartı üzerinde dikey alanın sınırlı olduğu uygulamalarda kullanılabilir.

Özellikle ince elektronik cihazlarda, kapak altında bulunan kontrol tuşlarında ve yüzeye yakın basma mekanizmalarında buton yüksekliği önemlidir.

Aynı genişlik ve uzunluğa sahip farklı Tact Switch modelleri daha yüksek olabilir. Bu nedenle mevcut buton değiştirilirken yalnızca 4.8x4.8 mm gövde ölçüsünün eşleşmesi yeterli değildir. Toplam yükseklik de kontrol edilmelidir.

4 Pinli SMD/SMT Bağlantı Yapısı

Ürün, 4 adet metal bağlantı ucuna sahiptir. Bağlantı uçları devre kartının yüzeyindeki lehim pedlerine monte edilecek şekilde tasarlanmıştır.

SMD/SMT montaj yöntemi sayesinde butonun bağlantı uçları kart deliklerinden geçirilmeden yüzey üzerinden lehimlenir. Bu yapı, küçük elektronik devre kartlarında kullanılmasına olanak tanır.

4 pinli Tact Switch modellerinde bağlantı uçlarının elektriksel gruplandırılması önemlidir. Standart modellerde bazı pinler kendi aralarında ortak bağlantılı olabilir. Montajdan önce mevcut butonun pin düzeniyle karşılaştırma yapılmalıdır.

Ürün, delikten montaj yapılan DIP/THT butonlarla aynı montaj yapısına sahip değildir.

Elektronik Kart Tamiri ve Buton Değişimi

Elektronik cihazlarda bulunan küçük basmalı butonlar, uzun süreli kullanım, mekanik zorlanma, temas problemleri veya fiziksel hasar nedeniyle işlevini kaybedebilir.

Bu gibi durumlarda mevcut butonun ölçüleri ve bağlantı düzeniyle uyumlu bir SMD metal membranlı Tact Switch kullanılarak değişim yapılabilir.

Butona basıldığında cihazın tepki vermemesi, aralıklı çalışması veya basma mekanizmasının hasar görmesi gibi sorunlarda önce arızanın butondan kaynaklandığı kontrol edilmelidir.

Değişim sırasında mevcut butonun gövde ölçüsü, yüksekliği, lehim uçlarının konumu ve anahtarlama tipi dikkate alınmalıdır. Dış görünüşü benzer olan her buton aynı devre kartına uygun olmayabilir.

Kullanım Alanları

• Elektronik devre kartlarının bakım ve onarımı
• İnce yapılı elektronik cihazların kontrol butonları
• Küçük boyutlu elektronik kontrol panelleri
• Reset ve sıfırlama butonu uygulamaları
• Menü seçimi ve fonksiyon kontrol devreleri
• Taşınabilir elektronik cihazların buton değişimi
• Mikrodenetleyici ve elektronik geliştirme projeleri
• Arduino ve benzeri elektronik kontrol uygulamaları
• Hobi elektroniği ve prototip çalışmaları
• Yüzey montaj gerektiren elektronik devreler
• Montaj yüksekliği sınırlı olan elektronik tasarımlar

Teknik Özellikler

• Ürün tipi: Tact Switch / Mikro Basmalı Buton
• Buton yapısı: Metal membranlı
• Montaj tipi: SMD / SMT (Yüzey Montaj)
• Gövde ölçüsü: 4.8x4.8 mm
• Toplam yükseklik: 0.8 mm
• Lehim uçları dahil toplam genişlik: Yaklaşık 6.45 mm
• Pin sayısı: 4
• Çalışma şekli: Anlık basmalı, kilitsiz
• Basma yönü: Üstten basmalı
• Basma yüzeyi: Yuvarlak metal membran
• Basma yüzeyi rengi: Altın sarısı
• Alt gövde rengi: Siyah
• Bağlantı uçları: Metal SMD lehim uçları
• Montaj yöntemi: Devre kartına yüzeyden lehimleme

Ürün Ölçüleri ve Montaj Alanı

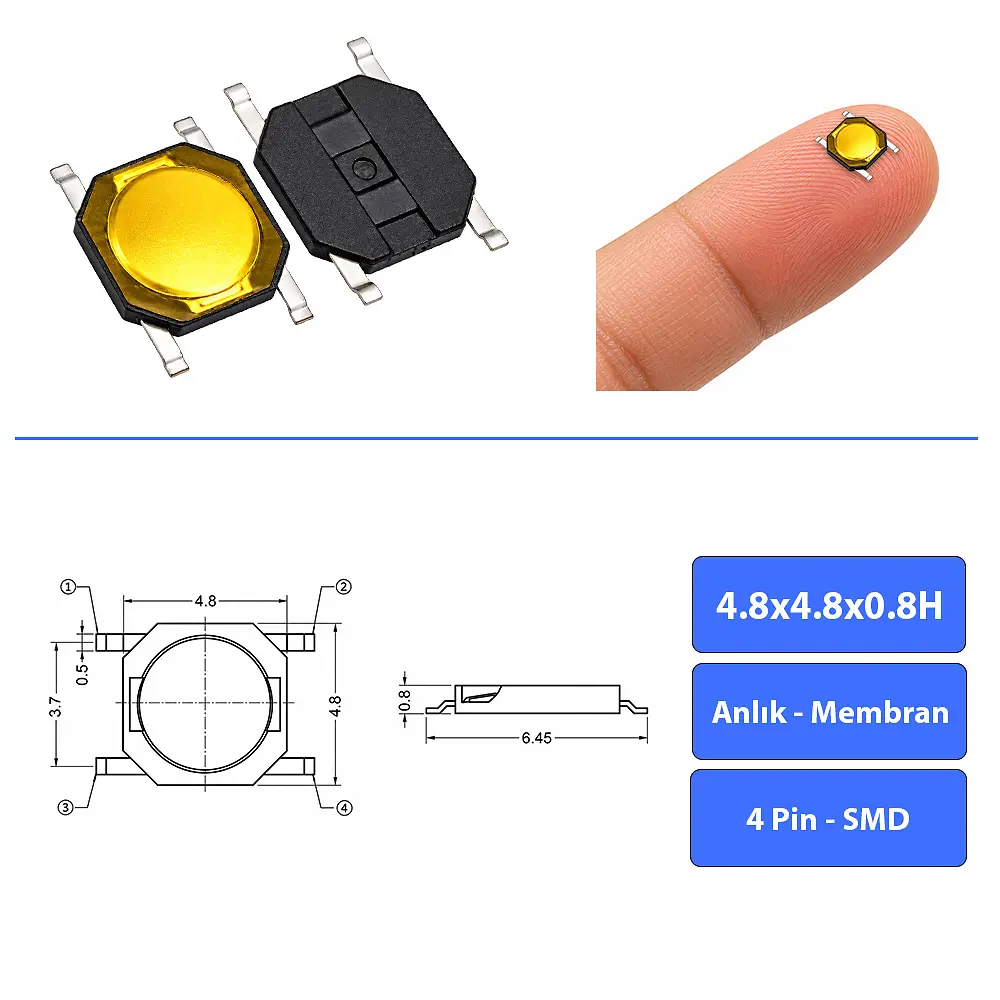

Teknik çizime göre ürünün gövde ölçüsü 4.8x4.8 mm, toplam yüksekliği ise 0.8 mm'dir. Bağlantı uçları dahil toplam genişlik yaklaşık 6.45 mm olarak gösterilmiştir.

Butonun metal bağlantı uçları gövdenin dışına uzandığından, devre kartında ayrılması gereken lehimleme alanı yalnızca gövde ölçüsüyle sınırlı değildir.

Mevcut devre kartına montaj yapılırken lehim pedlerinin konumu, pin aralıkları ve gövdenin yerleşeceği alan birlikte değerlendirilmelidir.

SMD ve DIP Buton Arasındaki Fark

SMD/SMT butonlar, elektronik devre kartının yüzeyindeki lehim pedlerine monte edilir. Bağlantı uçları kartın yüzeyinde kalır ve lehimleme işlemi bu alanlara yapılır.

DIP/THT butonlar ise bağlantı bacaklarının devre kartındaki deliklerden geçirilmesiyle monte edilir.

Bu ürün 4 pinli SMD/SMT tipindedir. Delikten montaj yapılan butonların doğrudan yerine kullanılmak üzere tasarlanmamıştır.

Montaj ve Kullanım Bilgileri

• Montajdan önce cihazın elektrik ve varsa pil bağlantısını kesiniz.
• Mevcut buton değiştirilecekse eski parçayı lehim pedlerine zarar vermeden sökünüz.
• Yeni butonun ölçülerini ve bağlantı uçlarının yönünü kontrol ediniz.
• SMD montaja uygun lehimleme ekipmanı kullanınız.
• Lehimleme sırasında aşırı ısı uygulamaktan kaçınınız.
• Metal membrana sert veya sivri uçlu aletlerle baskı uygulamayınız.
• Lehimleme sonrasında pinler arasında istenmeyen kısa devre oluşmadığını kontrol ediniz.
• Montaj tamamlandıktan sonra butonun mekanik hareketini ve elektriksel çalışmasını test ediniz.

Önemli Satın Alma ve Uyumluluk Uyarıları

• Ürün 4.8x4.8x0.8 mm ölçülerindedir. Farklı gövde veya yükseklik ölçüsüne sahip butonlarla karıştırmayınız.
• Toplam yükseklik yalnızca 0.8 mm'dir. Daha yüksek plastik düğmeli Tact Switch modellerinin doğrudan muadili olmayabilir.
• Ürün metal membranlı yapıdadır. Üst kısmında ayrı bir plastik basma düğmesi bulunmaz.
• 4 pinli SMD/SMT montaj tipindedir. DIP/THT bağlantılı butonların doğrudan yerine kullanılamaz.
• Buton anlık basmalı ve kilitsizdir. Basıldıktan sonra mekanik olarak basılı konumda kalmaz.
• Metal membranın altın sarısı renkte olması, altın kaplama olduğu anlamına gelmez.
• Ürün elektronik devre kartına lehimlenerek kullanılır. Kablo bağlantılı hazır anahtar değildir.
• Elektriksel akım ve gerilim sınırları doğrulanmadan yüksek güçlü yüklerin doğrudan anahtarlanmasında kullanılmamalıdır.
• Belirli bir cihazla uyumluluk yalnızca dış görünüşe göre belirlenemez. Ölçüler, pin konumları ve çalışma şekli karşılaştırılmalıdır.
• Mevcut butonunuzun ölçülerinden veya bağlantı şeklinden emin değilseniz satın almadan önce bizimle iletişime geçebilirsiniz.

Paket İçeriği

1 Adet 4.8x4.8x0.8 mm 4 Pin SMD Metal Membranlı Anlık Basmalı Tact Switch Mikro Buton
