4.5x4.5x6 mm SMD Tact Switch 4 Pin Anlık Basmalı Buton

Satın Almadan Önce Dikkat Ediniz

Bu ürün, 4.5x4.5x6 mm ölçülerinde, 4 pinli, SMD/SMT montaj tipinde, anlık basmalı Tact Switch butondur. Elektronik devre kartlarının yüzeyindeki uygun lehim pedlerine monte edilerek kullanılır. Elektronik cihazların kontrol devrelerinde, buton değişimlerinde, kart tamirlerinde ve elektronik geliştirme projelerinde kullanılabilir.

Satın almadan önce mevcut butonunuzun gövde ölçülerini, toplam yüksekliğini, bağlantı bacaklarının şeklini ve çalışma prensibini kontrol ediniz. Bu modelin metal bağlantı bacakları devre kartındaki deliklerden geçirilmek yerine yüzeydeki lehim pedlerine sabitlenir. DIP/THT montaj tipindeki butonlarla karıştırılmamalıdır.

• Gövde ölçüsü: 4.5x4.5 mm
• Toplam yükseklik: 6 mm, basma düğmesi dahil, bağlantı bacakları hariç
• Pin sayısı: 4
• Montaj tipi: SMD/SMT, yüzey montaj
• Çalışma şekli: Anlık basmalı, kilitsiz
• Basma yönü: Üstten basmalı
• Basma düğmesi: Siyah plastik

4.5x4.5x6 mm SMD Tact Switch Ne İşe Yarar?

Tact Switch, elektronik devrelerde kullanıcı tarafından verilen basma komutunu elektriksel anahtarlama işlemine dönüştüren küçük boyutlu bir anahtardır. Elektronik cihazların kontrol, seçim, sıfırlama ve fonksiyon değiştirme işlemlerinde kullanılır.

Bu model anlık basmalı çalışma prensibine sahiptir. Butona basıldığında normalde açık olan anahtar kontakları kapanarak elektriksel bağlantı oluşturur. Basma kuvveti kaldırıldığında mekanizma başlangıç konumuna döner ve kontaklar yeniden açılır.

Elektronik cihazlarda açma-kapama komutu, menü seçimi, reset işlemi veya kısa süreli kontrol sinyali gerektiren uygulamalarda kullanılabilir. Butonun cihaz üzerindeki görevi bağlı olduğu elektronik devreye göre değişir.

Ürün kilitlemeli değildir. Basıldıktan sonra mekanik olarak basılı konumda kalmaz. Sürekli açık veya kapalı konumda kalması gereken uygulamalarda kilitlemeli anahtarlarla karıştırılmamalıdır.

6 mm Yükseklik ve Üstten Basmalı Tasarım

Bu modelin basma düğmesi dahil toplam yüksekliği 6 mm'dir. Yükseklik, buton gövdesinin alt yüzeyinden siyah basma düğmesinin en üst noktasına kadar olan mesafeyi ifade eder. Metal bağlantı bacakları bu ölçüye dahil değildir.

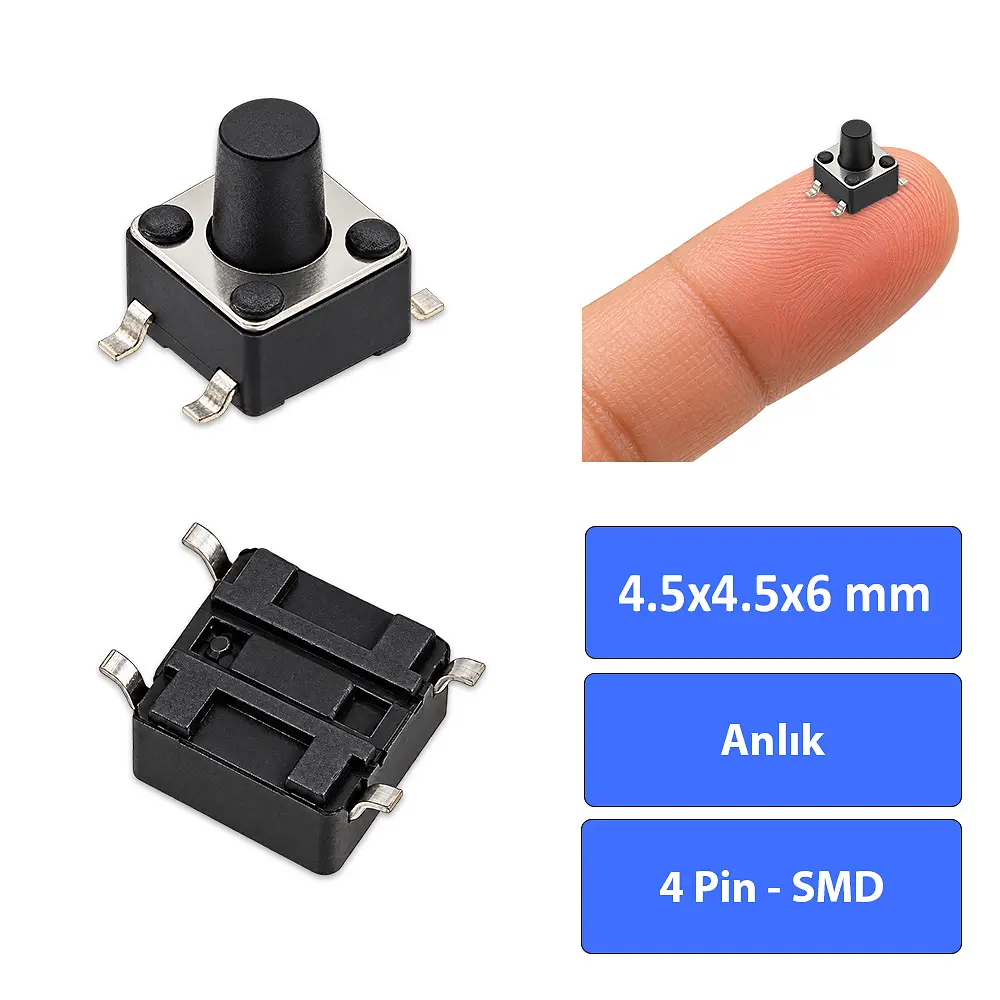

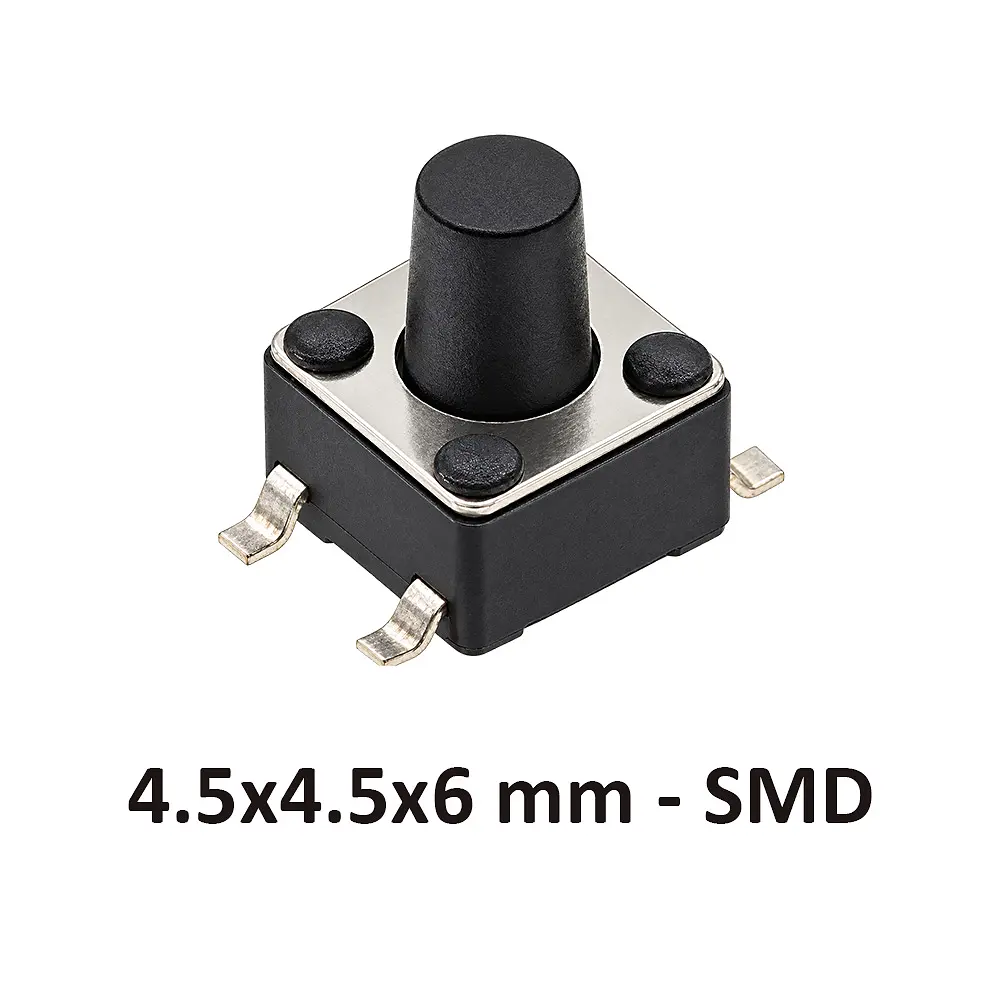

Butonun üst kısmında siyah renkli, yuvarlak plastik basma düğmesi bulunur. Basma düğmesinin çevresinde metal üst kaplama, alt bölümünde ise siyah plastik gövde yer alır.

Üstten basmalı yapısı sayesinde basma kuvveti devre kartına dik yönde uygulanır. Küçük gövde ölçüleri, uygun bağlantı düzenine sahip elektronik kartlarda kullanılmasına imkân sağlar.

Özellikle cihaz kasası altında bulunan butonlarda toplam yükseklik önemlidir. Daha yüksek bir buton dış tuşa sürekli temas edebilirken, daha kısa bir model yeterli temas sağlamayabilir. Bu nedenle değişim yapılacak butonun yüksekliği dikkatlice karşılaştırılmalıdır.

4 Pinli SMD/SMT Bağlantı Yapısı

Ürün, 4 adet metal bağlantı bacağına sahiptir. Bacaklar, devre kartının yüzeyindeki uygun lehim pedlerine sabitlenmek üzere dışa doğru kıvrılmış yapıdadır.

SMD/SMT montaj yönteminde bağlantı uçları devre kartının deliklerinden geçirilmez. Buton, kart yüzeyindeki uygun bağlantı noktalarına yerleştirilerek lehimlenir.

Standart 4 pinli anlık Tact Switch modellerinde iki bağlantı ucu kendi aralarında ortak olabilir. Butona basıldığında kontak grupları arasında elektriksel bağlantı oluşur. Bağlantı yönü ve pin grupları montaj öncesinde ölçülerek doğrulanmalıdır.

Bu modelin bağlantı bacakları DIP/THT butonlardan farklıdır. Mevcut devre kartındaki lehim pedlerinin konumu, bacak aralıkları ve bağlantı düzeni ürünle uyumlu olmalıdır.

Elektronik Kart Tamiri ve Buton Değişimi

Elektronik cihazlarda kullanılan basmalı butonlar zamanla mekanik aşınma, temas problemi, fiziksel darbe veya lehim bağlantılarındaki sorunlar nedeniyle arızalanabilir.

Butona basıldığında cihazın tepki vermemesi, zaman zaman çalışması veya basma mekanizmasının zarar görmesi gibi durumlarda öncelikle arızanın butondan kaynaklanıp kaynaklanmadığı kontrol edilmelidir.

Arızalı olduğu belirlenen buton, ölçüleri ve bağlantı düzeni uygun olan yeni bir 4.5x4.5 mm SMD Tact Switch ile değiştirilebilir.

Değiştirilecek parçanın yalnızca dış görünüşünün benzer olması yeterli değildir. Gövde ölçüsü, toplam yükseklik, bacak aralıkları, lehim pedlerinin yerleşimi ve elektriksel çalışma prensibi de uyumlu olmalıdır.

Kullanım Alanları

• Elektronik devre kartlarının bakım ve onarımı
• Elektronik cihazların kontrol ve fonksiyon tuşları
• Reset ve sıfırlama butonu uygulamaları
• Menü seçimi ve ayar kontrol devreleri
• Arduino ve mikrodenetleyici projeleri
• Elektronik geliştirme ve prototip çalışmaları
• Hobi elektroniği uygulamaları
• Kontrol panelleri ve kullanıcı giriş devreleri
• Uygun bağlantı düzenine sahip elektronik cihazların buton değişimi
• Yüzey montaj gerektiren elektronik devreler

Teknik Özellikler

• Ürün tipi: Tact Switch / Anlık Basmalı Buton
• Montaj tipi: SMD / SMT (Yüzey Montaj)
• Nominal ölçü: 4.5x4.5x6 mm
• Gövde uzunluğu: 4.5 mm
• Gövde genişliği: 4.5 mm
• Toplam yükseklik: 6 mm (basma düğmesi dahil, bacaklar hariç)
• Pin sayısı: 4
• Çalışma şekli: Anlık basmalı, kilitsiz
• Kontak yapısı: Normalde açık (NO)
• Basma yönü: Üstten, dikey basmalı
• Basma düğmesi: Yuvarlak plastik
• Basma düğmesi rengi: Siyah
• Üst gövde: Metal kaplama
• Alt gövde: Siyah plastik
• Bağlantı uçları: Metal, dışa kıvrımlı SMD bacaklar
• Montaj yöntemi: Devre kartı yüzeyindeki lehim pedlerine lehimleme

4.5x4.5 mm Butonlarda Yükseklik Neden Önemlidir?

4.5x4.5 mm gövde ölçüsüne sahip Tact Switch butonlar farklı yüksekliklerde üretilebilir. Örneğin 4.3 mm ve 6 mm yüksekliğindeki modeller aynı gövde genişliğine sahip olsa da basma düğmelerinin devre kartına göre konumları farklıdır.

Bu fark özellikle cihaz kasası altında kullanılan butonlarda önemlidir. Uygun olmayan yükseklik, dış tuş mekanizmasının doğru çalışmasını engelleyebilir.

Bu ürünün basma düğmesi dahil toplam yüksekliği 6 mm'dir. Mevcut butonunuzu değiştirirken yüksekliği metal bağlantı bacakları hariç olacak şekilde karşılaştırınız.

SMD ve DIP Buton Arasındaki Fark

SMD/SMT butonlar, bağlantı bacaklarının devre kartının yüzeyindeki lehim pedlerine sabitlenmesiyle monte edilir. Bağlantı uçları kart deliklerinden geçirilmez.

DIP/THT butonlar ise metal bağlantı bacaklarının devre kartındaki deliklerden geçirilmesiyle monte edilir. Lehimleme işlemi genellikle kartın karşı yüzeyinden yapılır.

Bu ürün 4 pinli SMD/SMT tipindedir. Aynı gövde ölçülerine sahip olsa bile DIP/THT bağlantılı bir butonun doğrudan yerine kullanılmak üzere tasarlanmamıştır.

Montaj ve Kullanım Bilgileri

• Montajdan önce cihazın elektrik bağlantısını ve varsa pil bağlantısını kesiniz.
• Arızalı buton değiştirilecekse mevcut parçayı devre kartının lehim pedlerine ve yollarına zarar vermeden sökünüz.
• Yeni butonun gövde ölçülerini, yüksekliğini ve bağlantı bacaklarının konumunu kontrol ediniz.
• Butonu devre kartındaki uygun yüzey montaj pedlerine yerleştiriniz.
• Elektronik devreler için uygun lehimleme ekipmanı kullanınız.
• Lehimleme sırasında aşırı ısı uygulamaktan kaçınınız.
• Bağlantı noktalarında istenmeyen lehim köprüsü oluşmadığını kontrol ediniz.
• Montaj tamamlandıktan sonra butonun mekanik hareketini ve elektriksel çalışmasını test ediniz.

Önemli Satın Alma ve Uyumluluk Uyarıları

• Ürün 4.5x4.5x6 mm ölçülerindedir. Farklı yüksekliklerdeki butonlarla karıştırmayınız.
• 6 mm ölçüsü basma düğmesi dahil toplam yüksekliktir. Metal bağlantı bacakları bu ölçüye dahil değildir.
• Ürün 4 pinli SMD/SMT montaj tipindedir. DIP/THT bağlantılı modellerin doğrudan muadili değildir.
• Buton anlık basmalı ve kilitsizdir. Basıldıktan sonra mekanik olarak basılı konumda kalmaz.
• Ürün elektronik devre kartının yüzeyine lehimlenerek kullanılır. Hazır kablolu anahtar değildir.
• Elektriksel akım ve gerilim sınırları doğrulanmadan yüksek güçlü yükleri doğrudan anahtarlamak için kullanılmamalıdır.
• Belirli bir cihazla uyumluluk yalnızca dış görünüşe göre belirlenemez. Gövde ölçüsü, yükseklik, pin konumu, lehim pedleri ve çalışma şekli kontrol edilmelidir.
• Mevcut butonunuzun ölçülerinden veya bağlantı şeklinden emin değilseniz satın almadan önce bizimle iletişime geçebilirsiniz.

Paket İçeriği

1 Adet 4.5x4.5x6 mm 4 Pin SMD/SMT Anlık Basmalı Tact Switch Buton
