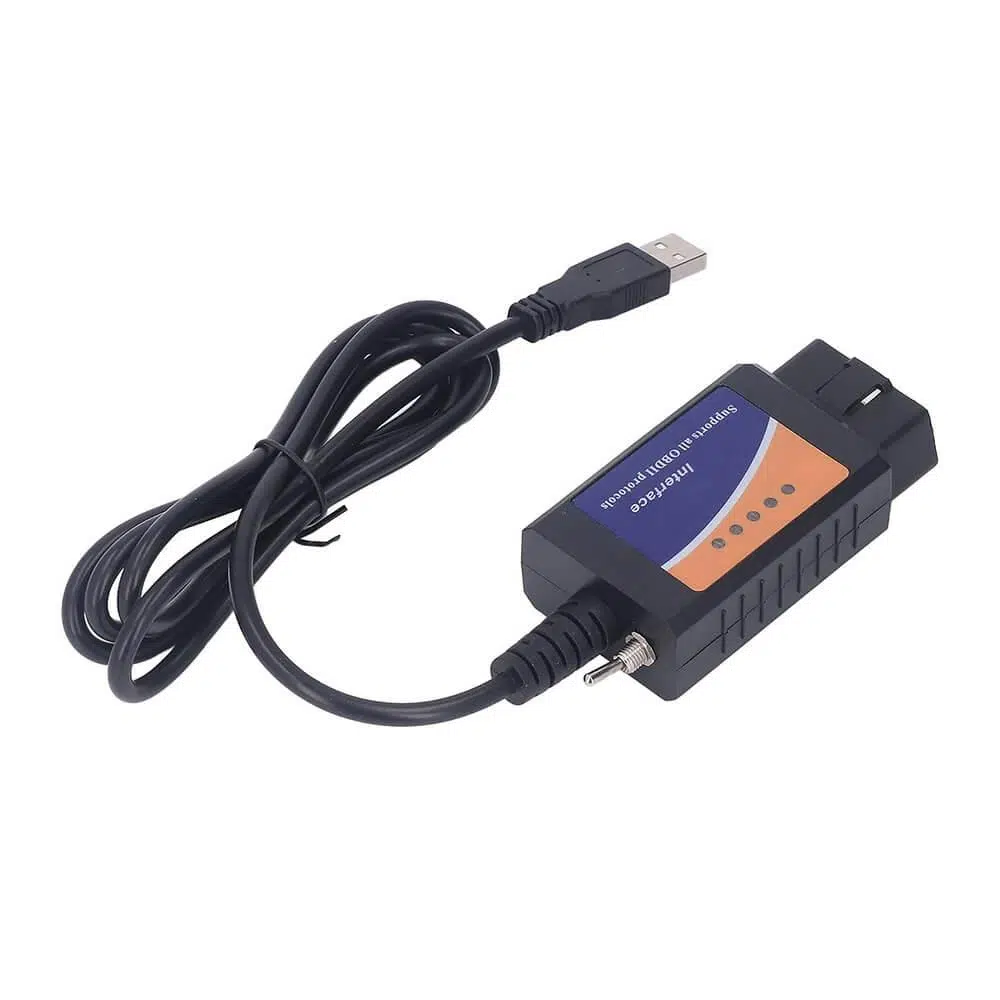

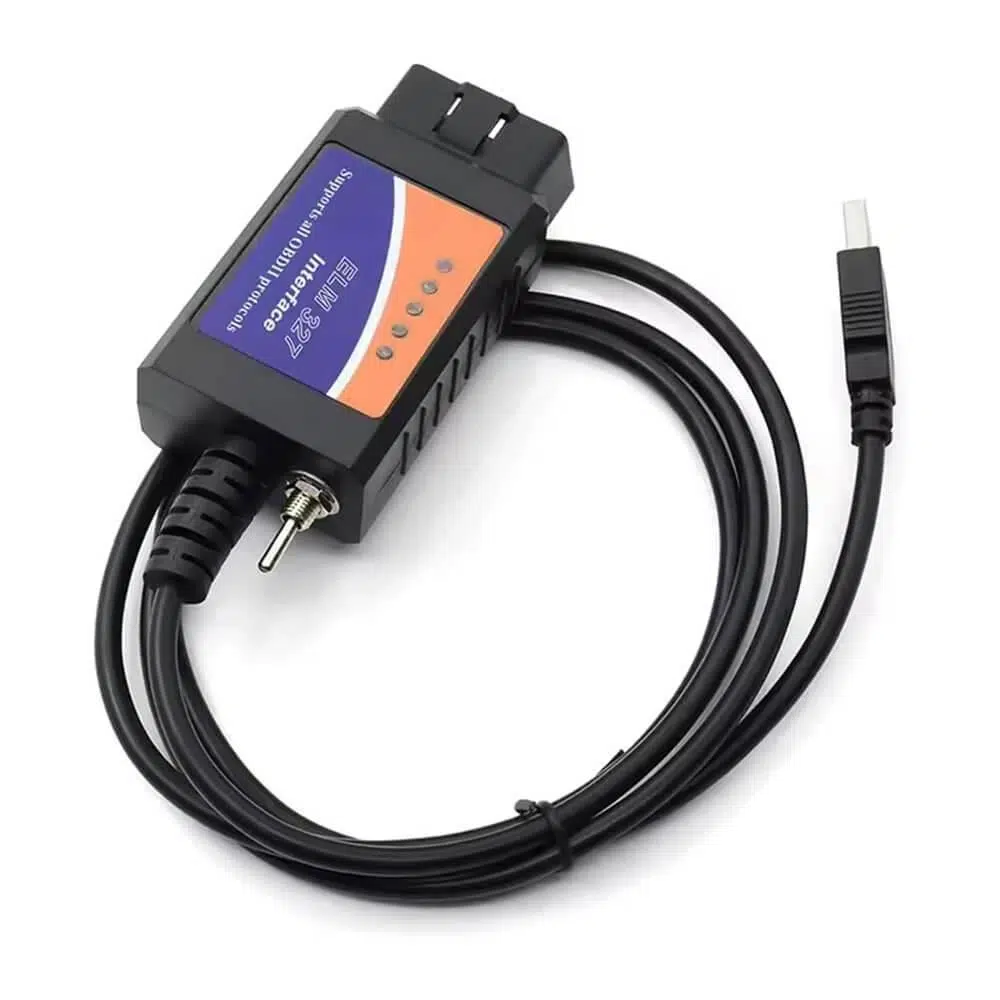

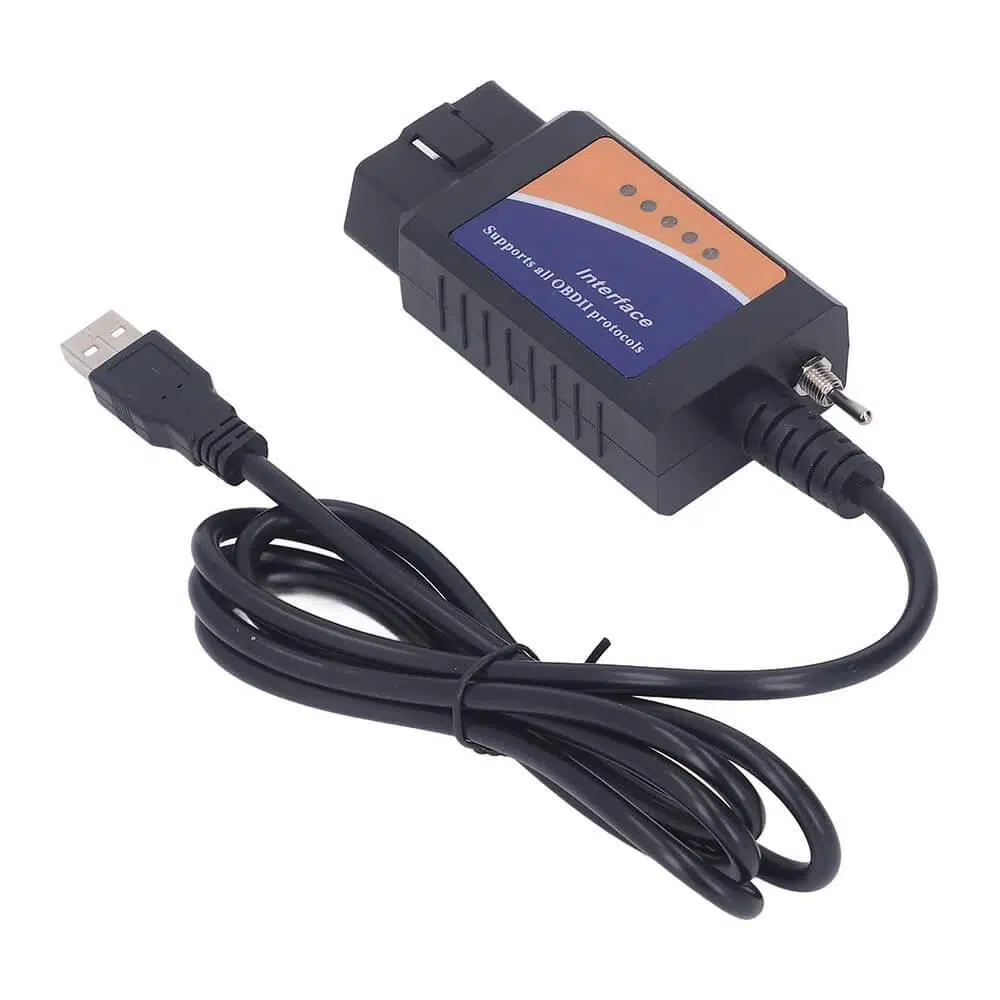

Koodmax ELM 327 USB OBD2 Mazda Ford için Forscan PIC18F25K80 FT232RL Hs / Ms Can Arıza Tespit Cihazı

FORScan ELM327 V1.5, Ford araçlarında kullanılmak üzere tasarlanmış bir OBD-II teşhis tarayıcısıdır. Bu tarayıcı, araçların OBD-II portuna takılarak araç bilgisayarından veri okur ve teşhis yapmanıza olanak tanır.

Ana özellikler şunlardır:

1. PIC18F25K80 Çip: Bu tarayıcı, PIC18F25K80 mikrodenetleyici çipini kullanır. Bu çip, tarayıcının işlem gücünü sağlar ve veri işleme yeteneklerini artırır.

2. FT232RL USB Dönüştürücü Çip: FT232RL, USB bağlantısını sağlayan bir USB dönüştürücü çiptir. Bilgisayarınızla adaptör arasındaki seri iletişimi sağlar.

   "CH340T ve FT232RL, bilgisayarlarla çeşitli cihazlar arasında seri iletişim sağlamak için kullanılan USB çeviricilerdir. Her ikisi de popüler USB çevirici çipleridir, ancak bazı farklılıklar bulunmaktadır:

   Üretici: CH340T, Çin merkezli bir şirket olan WCH tarafından üretilmektedir. FT232RL ise İngiltere merkezli bir şirket olan FTDI tarafından üretilmektedir.

   Sürücü Desteği: FT232RL, sürücü desteği konusunda daha geniş bir geçmişe sahiptir ve genellikle sürücüler Windows, macOS ve Linux gibi birçok işletim sistemi tarafından otomatik olarak tanınır ve desteklenir. CH340T için sürücüler bazen manuel olarak yüklenmelidir ve bazı işletim sistemlerinde tam uyumluluk sağlamak için ek adımlar gerekebilir.

   Performans ve Güvenilirlik: FT232RL, genellikle daha yüksek performans ve güvenilirlik sunar. Özellikle daha karmaşık veya yoğun iletişim gereksinimleri olan uygulamalarda tercih edilebilir.

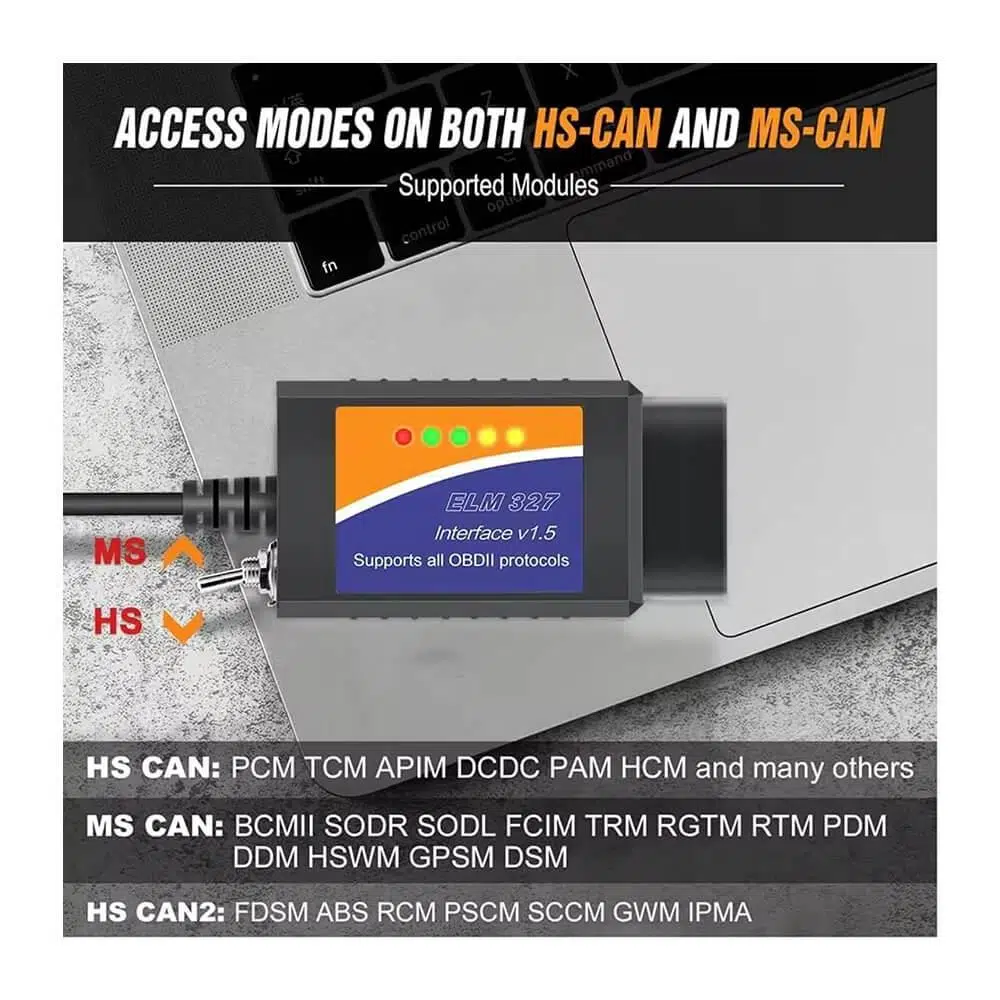

3. HS-CAN / MS-CAN Desteği: Ford araçlarında kullanılan özel CAN protokollerini destekler. HS-CAN ve MS-CAN, aracın farklı modüllerine erişim sağlayarak daha detaylı teşhis yapmanıza olanak tanır.

   Ford ve Mazda modelleri (yaklaşık 2003-2004 yılından bu yana) birçok MS-CAN bus ile donatılmıştır. Normal HS-CAN bus'a ek olarak, lütfen unutmayın ki, HS-CAN bus stok ELM327 tarafından desteklenmemektedir. Çünkü MS-CAN bus, üreticiye özel bir çözümdür ve non-OBD-II pinlerde bulunmaktadır. Bu ELM327, MS-CAN bus'unun uygulanması için değiştirilmiştir.

FORScan yazılımı genellikle Ford araçları için özel olarak tasarlanmıştır ve geniş bir yelpazedeki Ford araçlarının teşhisi için kullanılabilir. Bu yazılım, araçların çeşitli modüllerine erişim sağlar ve özel fonksiyonlarla donatılmıştır, bu da daha kapsamlı bir teşhis ve programlama imkanı sunar.

FORScan, normal tarayıcılar tarafından görülemeyen modülleri algılayabilir, size asla görünmeyen sorun kodlarını gösterebilir. OBD-2 tarayıcıları tarafından görüntülenen, size herhangi bir OBD-ii tarayıcısı tarafından desteklenmeyen PID'leri gösterebilir, özel testler ve servis prosedürleri çalıştırabilir. Diğer bir deyişle, FORScan normal karaağaç 327 V1.5'in yapamadığı şeyleri yapabilir.

Özellikle Ford, Mazda, Lincoln ve Mercury araçları için tasarlanmıştır. Bu nedenle, üretici protokollerinin belirli özelliklerini destekler ve FORScan, bu modellerle normal OBD2 tarayıcılarından daha güçlü çalışır.

Arıza kodlarını okuma ve sıfırlama
    Sensör verilerini görüntüleme: Motor RPM, hesaplanan yük değeri, soğutma suyu sıcaklığı, yakıt sistemi durumu, araç hızı, kısa vadeli yakıt düzeltme, uzun vadeli yakıt düzeltme, emme manifoldu basıncı, zamanlama avansı, emme hava sıcaklığı, hava akış hızı, mutlak gaz kelebeği pozisyonu, oksijen sensörü voltajları/kısa vadeli yakıt düzeltmeleri, yakıt sistemi durumu, yakıt basıncı ve diğerleri.

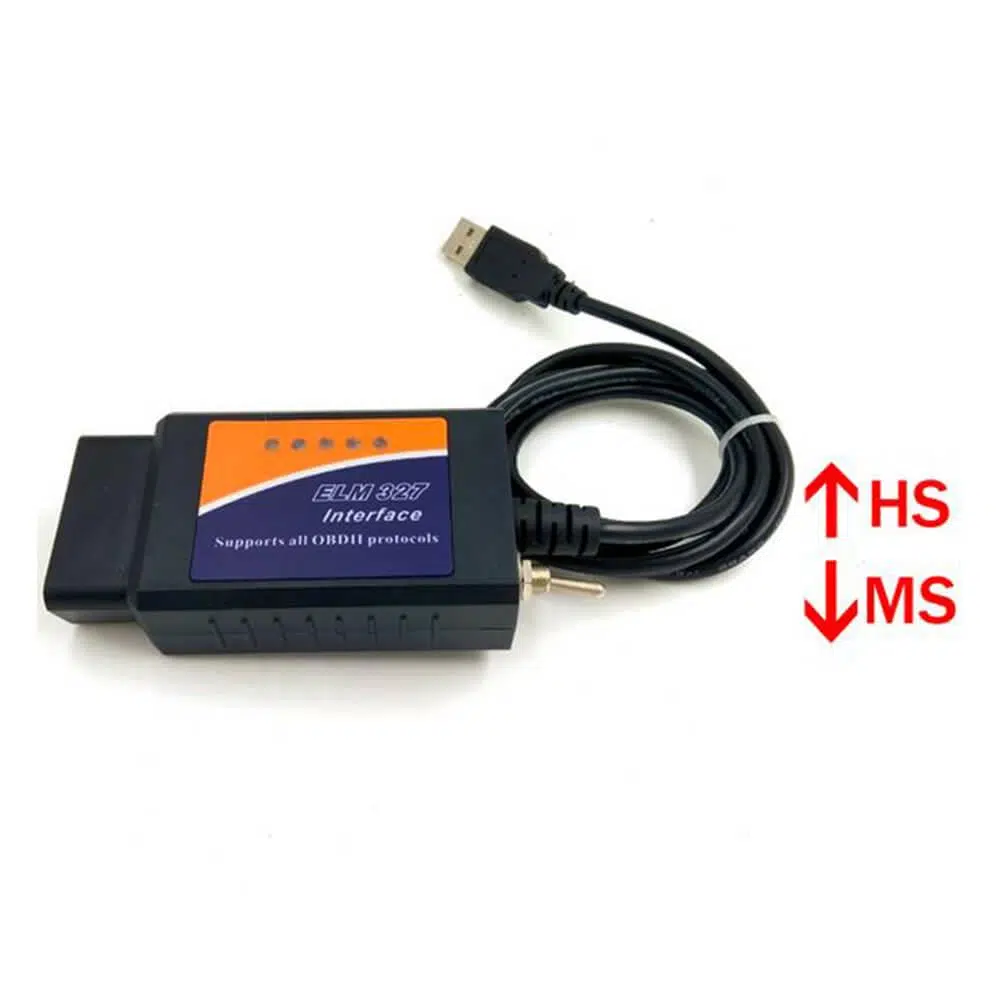

Pin Konfigürasyonları:

    Anahtar pozisyonu bir: HS CAN - Pin 6 ve 14'ü kaplar.

    Anahtar pozisyonu iki: MS CAN - Pin 3 ve 11'i kaplar.

FORScan Yazılımı Desteği:

FORScan, normal tarayıcılarda görünmeyen modülleri algılayabilir, OBD-2 tarayıcıları tarafından asla görüntülenmeyen arıza kodlarını gösterebilir ve hiçbir OBD-ii tarayıcı tarafından desteklenmeyen PID'leri gösterebilir, belirli testleri çalıştırabilir ve servis prosedürlerini çalıştırabilir.

Desteklenen yazılım:
ELMconfig
Forscan
FOCCCUS
FF2

ELM327 USB OBD2 yapabileceksiniz:
Teşhis sorun kodlarını okuyun ve temizleyin
Hava akış hızı
Ekran ve okuma
Motor RPM
Araç hızı
Emme hava sıcaklığı
Uzun vadeli yakıt Trim
Kısa vadeli yakıt Trim
Zamanlama avansı
Oksijen sensörleri
Yakıt sistemi durumu
Ve çok daha fazlası!

OBD2 protokolleri:
SAE J1850 PWM (41.6Kbaud)
SAE J1850 VPW (10.4Kbaud)
ISO9141-2 (5 baud girişi, 10.4Kbaud)
ISO14230-4 KWP (5 baud girişi, 10.4 Kbaud)
ISO14230-4 KWP (hızlı giriş, 10.4 Kbaud)
ISO15765-4 CAN (11bit ID, 500 Kbaud)
ISO15765-4 CAN (29bit ID, 500 Kbaud)
ISO15765-4 CAN (11bit ID, 250 Kbaud)
ISO15765-4 CAN (29bit ID, 250 Kbaud)
SAE J1939 CAN (29bit ID, 250 * Kbaud)
CAN (11 * bit ID, 125 * Kbaud)
CAN (11 * bit ID, 50 * Kbaud)
