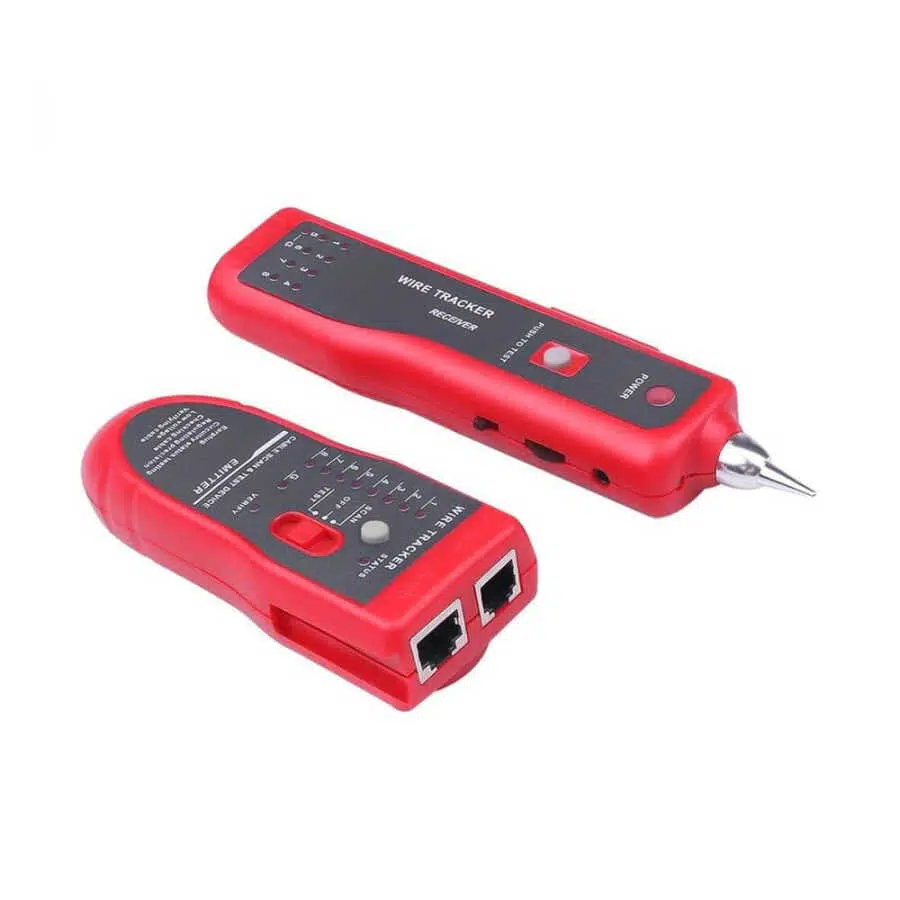

Kablo Network Elektrik Kablosu Bulucu Test Bili Bili Test Cihazı

 Dijital Kablo Test Cihazı / Tel Takip / Tarama ve Kablo Bulma

Sinyal iletimi için mesafe : > 3km

Karmaşık hale gelmiş kablolama sistemlerinde, kabloların eşlerini, devamını veya uzak uçtaki

bilinmeyen kablonun diğer eşini bulmak için üretilmiş cihaza kablo bulucu denir.

Çalışmakta olan Ethernet switch / Router / pc terminaline bağlı tüm kablo tiplerini bulur.

Ağ Bulma Fonksiyonu

1. RJ45 plug’ı ile ağ kablosunu direkt olarak kablo bulucusu vericisinin RJ45 soketine takınız.

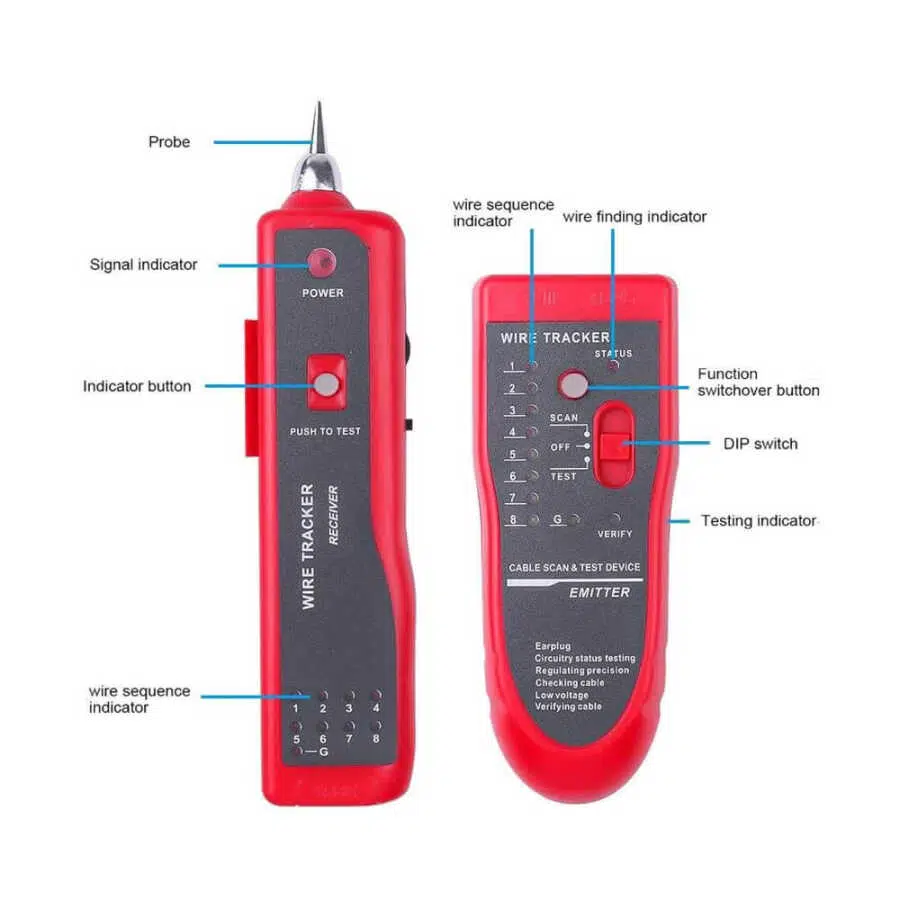

2. Vericinin DIP anahtarını SCAN konumuna getirmek için açınız, kablo bulucu göstergesi “STATUS”

yanıp sönerek vericinin normal çalıştığını gösterir.

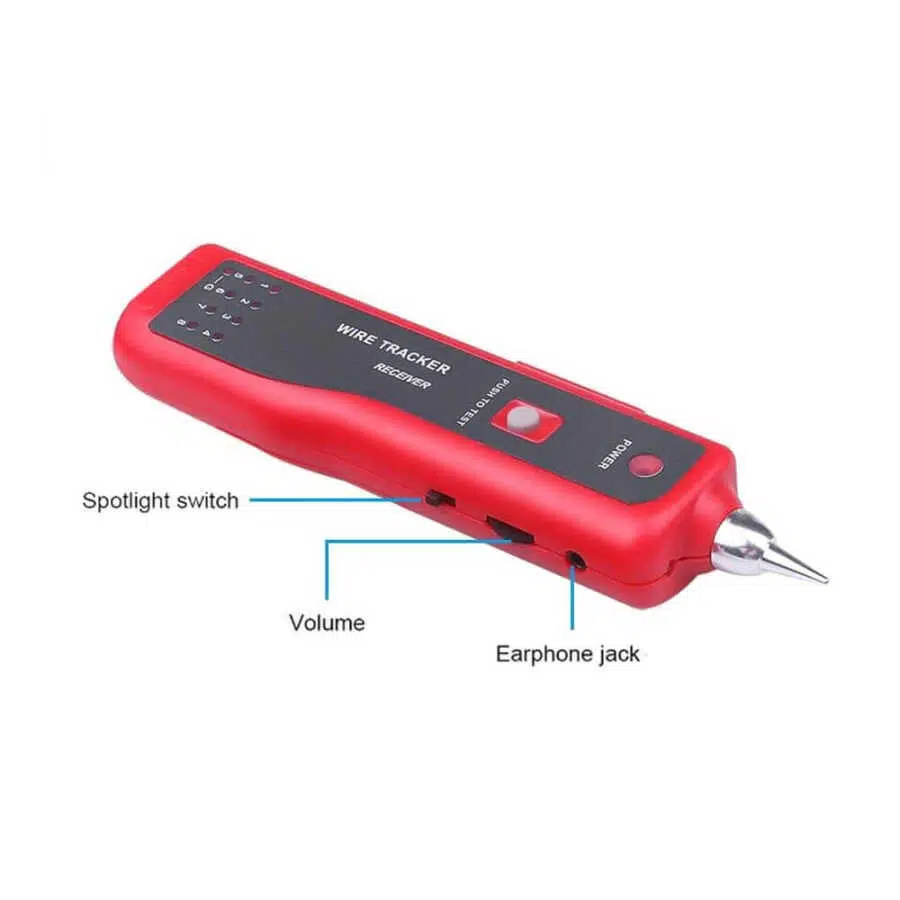

3. Hassas kontrol tuşuna basınız, öteki uçta hedef teli bulmak için alıcının probunu kullanınız.

4. Test yaparken, dual-tonu değiştirmek için fonksiyon değiştirme tuşuna basılabilir.

telefon Kablosu Bulma Fonksiyonu

1. RJ11 plug’ı ile telefon kablosunu direkt olarak kablo bulucusu vericisinin RJ11 soketine takınız.

2. Vericinin DIP anahtarını SCAN konumuna getirmek için açınız, kablo bulucu göstergesi “STATUS”

yanıp sönerek vericinin normal çalıştığını gösterir.

3. Hassas kontrol tuşuna basınız, öteki uçta hedef teli bulmak için alıcının probunu kullanınız.

4. Test yaparken, dual-tonu değiştirmek için fonksiyon değiştirme tuşuna basılabilir.

elektrik Kablosu Bulma Fonksiyonu

ÖNEMLİ NOT:Yüksek akımlı tellerde bu cihazın kullanılması kesinlikle yasaktır.

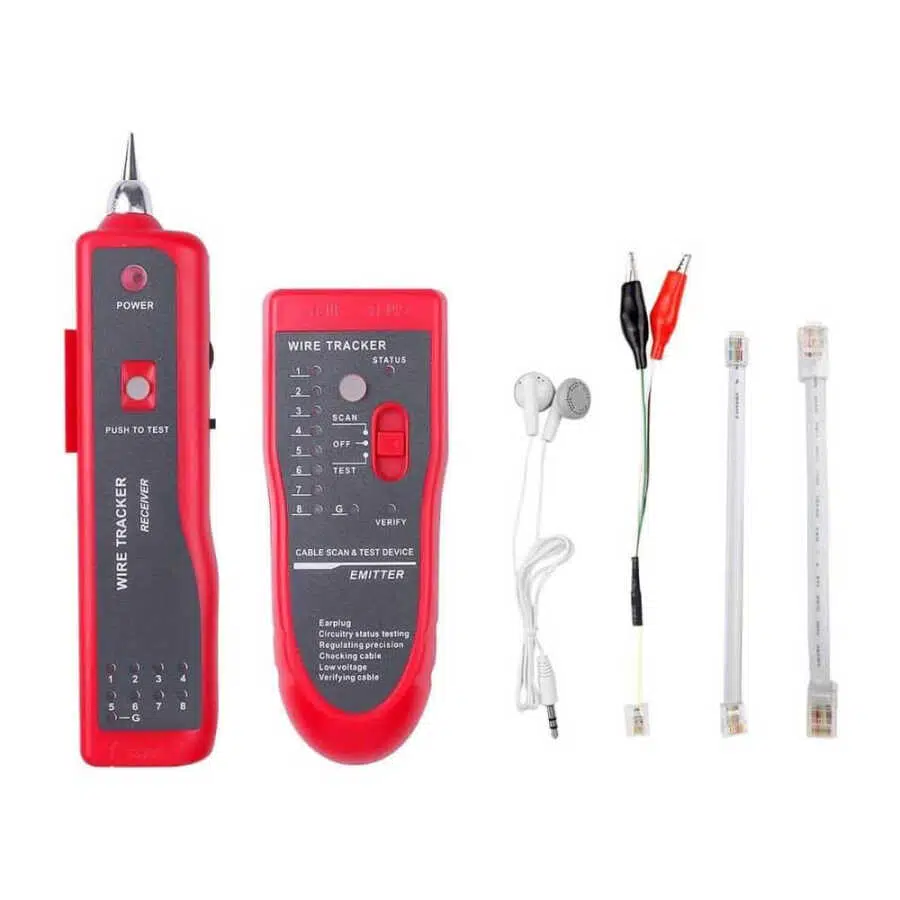

1. Timsah ağızlı klamp ile telefon kablosunu direkt olarak takınız ve RJ11 plug ’ını kablo

bulucusu vericisinin RJ11 soketine takınız.

2. Vericinin DIP anahtarını SCAN konumuna getirmek için açınız, kablo bulucu göstergesi “STATUS”

yanıp sönerek vericinin normal çalıştığını gösterir.

3. Hassas kontrol tuşuna basınız, öteki uçta hedef teli bulmak için alıcının probunu kullanınız.

4. Test yaparken, dual-tonu değiştirmek için fonksiyon değiştirme tuşuna basılabilir.
