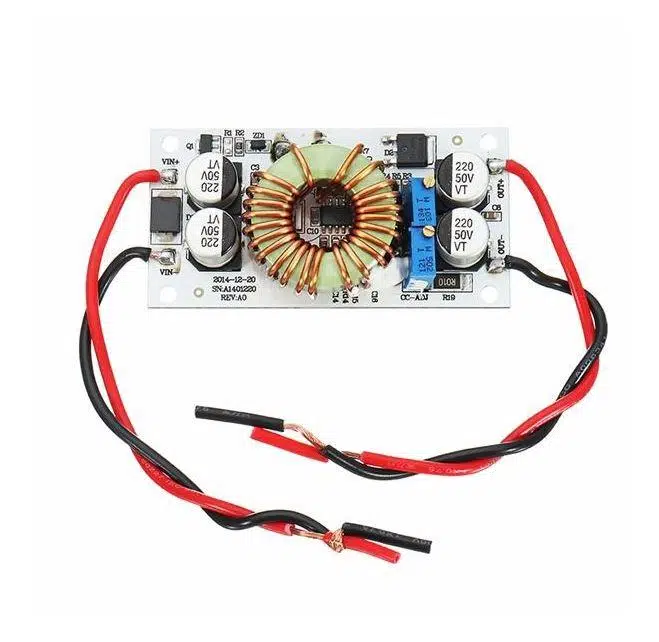

Dc-Dc 10A 250W Voltaj Yükseltici Devre Led Sürücü Step Up Boost Converter N11.1991

Modül adı: 250W artırma statik akım modülü Modül özellikleri: izolasyon olmayan yükseltme modülü (BOOST) Giriş voltajı: DC 8.5-48V Giriş akımı: 10A (MAX), 8A'ı aşarsa lütfen ısı dağılımını güçlendirin Statik çalışma akımı: 10mA (12V yukarı 20V, çıkış gerilimi ne kadar yüksek olursa statik akım o kadar yüksek olur) Çıkış voltajı: 10-50V sürekli gerekirse ayarlanabilir (varsayılan çıktı 19V teslimat) Çıkış akımı: 10A MAX, eğer 6A'dan fazla ise, lütfen ısı dağılımını güçlendirin. (Giriş ve çıkış voltaj farkına bağlı olarak, voltaj farkı ne kadar büyük olursa çıkış akımı o kadar küçük olur) Sabit akım aralığı: 0.2-8A Çıkış gücü = giriş voltajı * 10A, örneğin: giriş 12V * 5A = 60W, giriş 24V * 5A = 120W, giriş 36V * 5A = 180W, giriş 48V * 5A = 240W Daha fazla enerjiye ihtiyacınız varsa, iki modülle paralel bağlanabilen 10A çıkışı gibi, paralel olarak iki modül kullanabilirsiniz; her modülün akımını 5A'ya aktarın. Çalışma sıcaklığı: -40 - + 85 ℃ (ortam sıcaklığı çok yüksek olduğunda lütfen ısı dağılımını güçlendirin) Çalışma frekansı: 150KHz Dönüşüm verimliliği: maksimum% 96 (verimlilik, giriş / çıkış gerilimi, akım, gerilim farkı ile ilgilidir) Aşırı akım koruması: evet (13A'den fazla ise otomatik olarak çıkış gerilimini, hataların belirli bir aralığını azaltacaktır) Giriş ters bağlantı koruması: evet (giriş dizesindeki ters bağlantı akımına daha fazla ihtiyacınız varsa 5A'den az) Montaj modu: 4 3mm vida deliği Bağlantı modu: kablo bağlantısı çıkışı Modül boyutu: 69 x 35mm Çıkış voltajı / akımının ayarlama yöntemi: 1. RV1 potansiyometresini pilinize veya LED'e göre ayarlayın, ihtiyacınız olan çıkış voltajını ayarlayın. Örneğin, LED voltajının 10 serisi 37V ayarlar. 2. RV2 potansiyometresini saat yönünde yaklaşık 30 defa çevirin ve minimum çıkış akımını ayarlayın, LED'i bağlayın ve ihtiyacınız olan akımı ayarlamak için RV2 potansiyometresini ayarlayın. Not: Lütfen kısa devre akımını ayarlamayın, yükseltme modülünün devre yapısı kısa devre esnasında ayarlanamaz. Uygulama kapsamı: 1. İstikrarlı bir güç kaynağı yapın, 12V girişi yapın ve çıkış 12-50v ayarlanabilir. 2. Elektronik cihazınız için Güç Kaynağı, sistem voltajınıza göre çıkış değeri ayarlayabilir. 3. Güç Kaynağı dizüstü bilgisayarınız, PDA'nız veya çeşitli dijital ürünler için yerleşik güç kaynağı olarak. 4. DIY, 12V kapasiteli büyük bir lityum pil paketi ile büyük bir güç dizüstü mobil güç kaynağı, giderse nereye giderse dizüstü izin ver. 5. Stabilize güneş panelleri. 6. Pili, lityum pili vb. Şarj edin. 7. Yüksek güçlü LED ışıkları kullanın. Paket içeriği: 1 x Arttırma güç modülü
