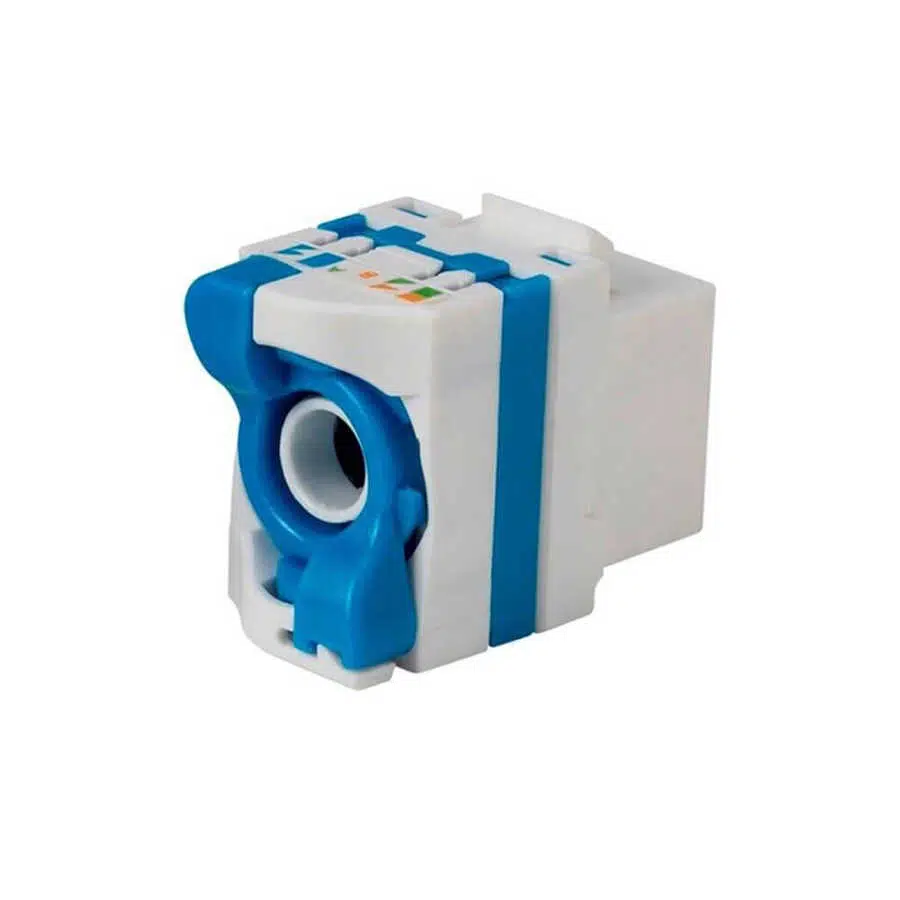

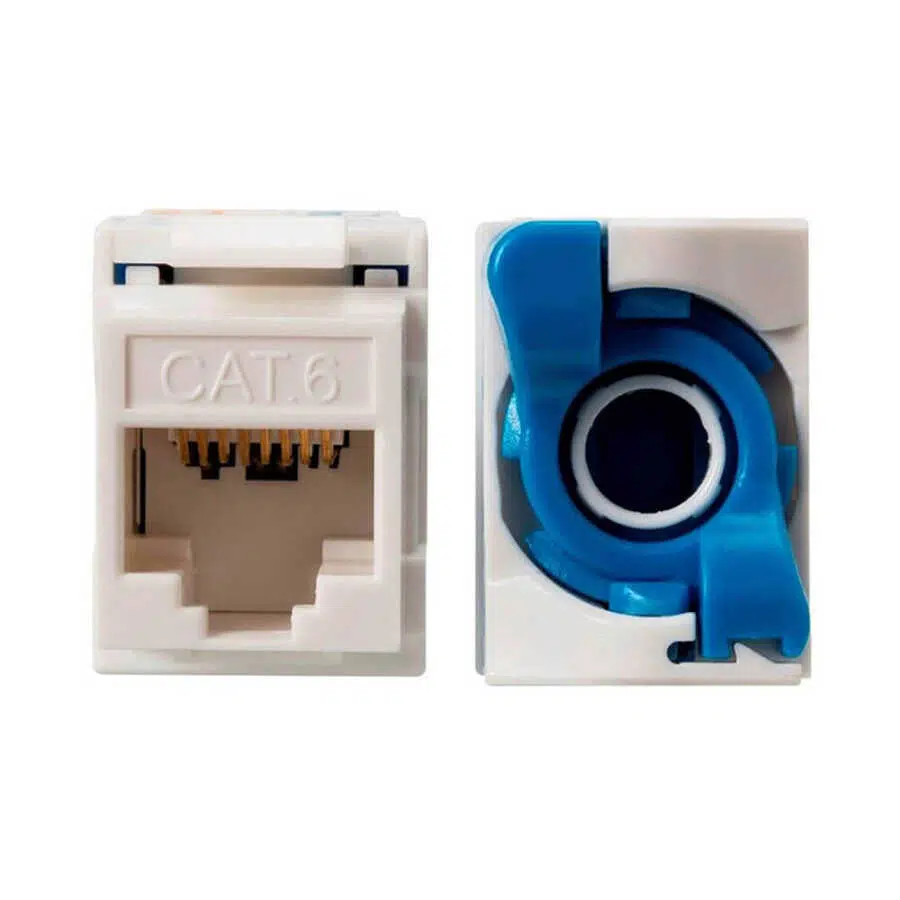

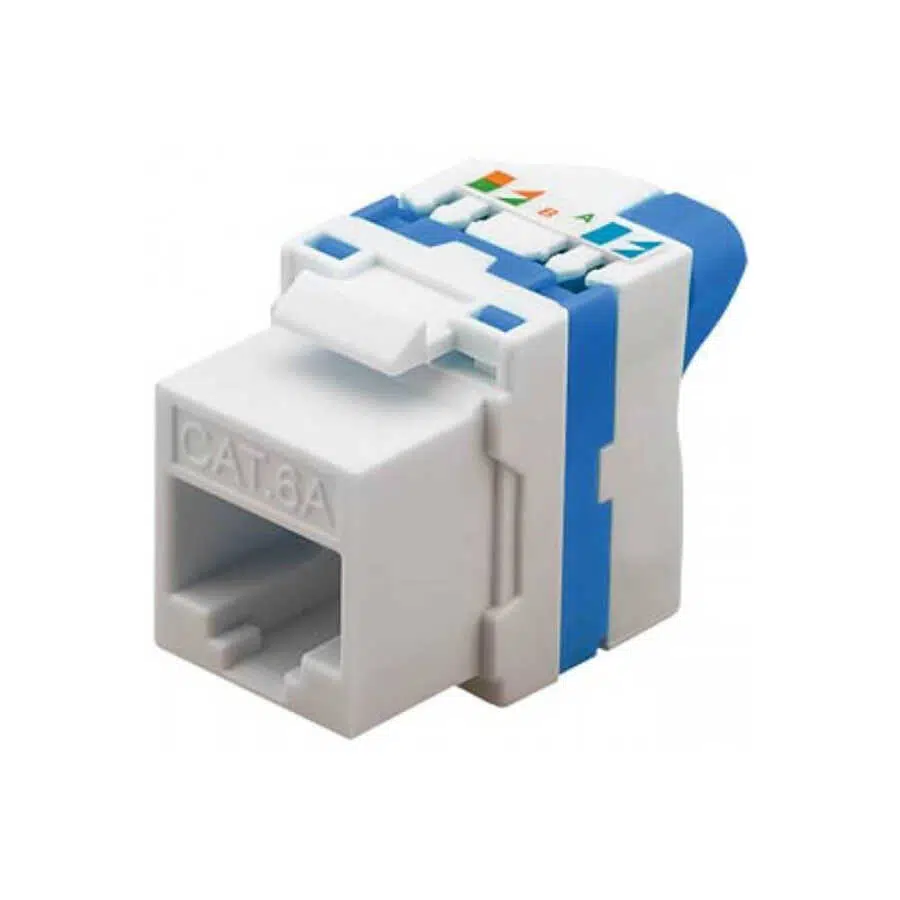

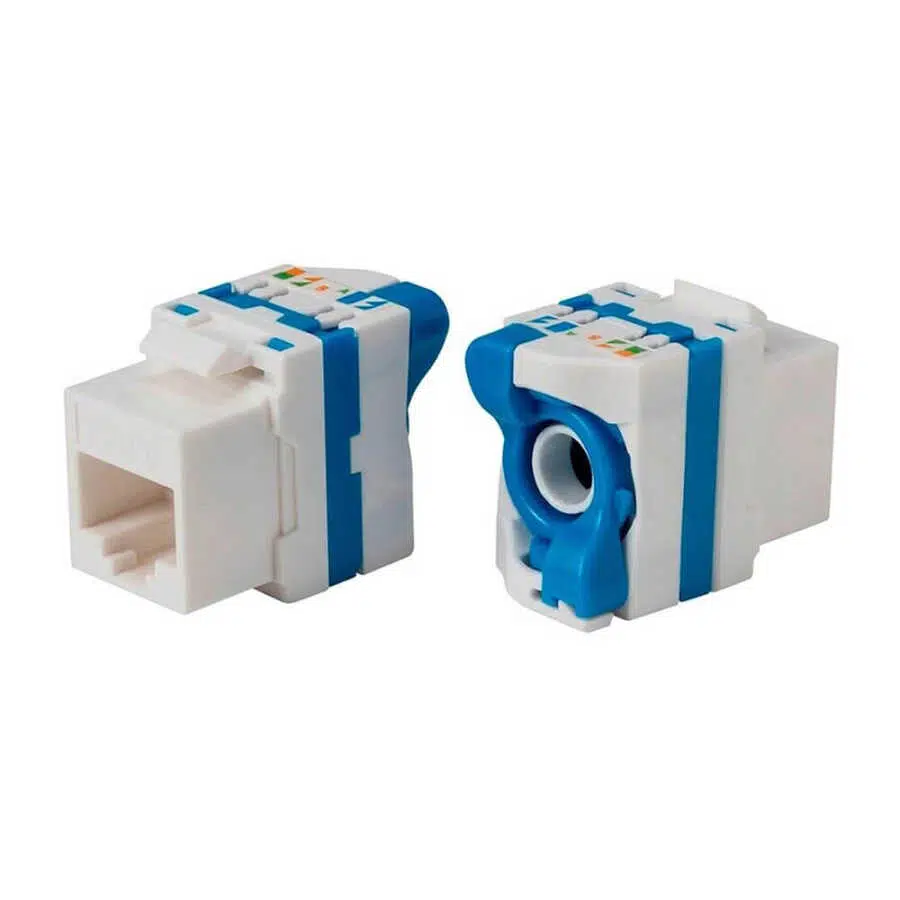

Cat6 Utp Keystone Jack 180 Derece Çevirmeli Tip

Keystone jack, keystone jak veya keystone modül, bilişim sistemlerinde kullanılan bir zayıf akım sonlandırma elemanıdır.

 Çeşitli standartları bulunan keystone jacklar, bazı ülkelerde bilgisayar veya telefon data prizi olarak da adlandırılabilir.

 Yüksek performanslı cat6 utp keystone jack data prizleri ve modüler boş patch paneller için uygundur.

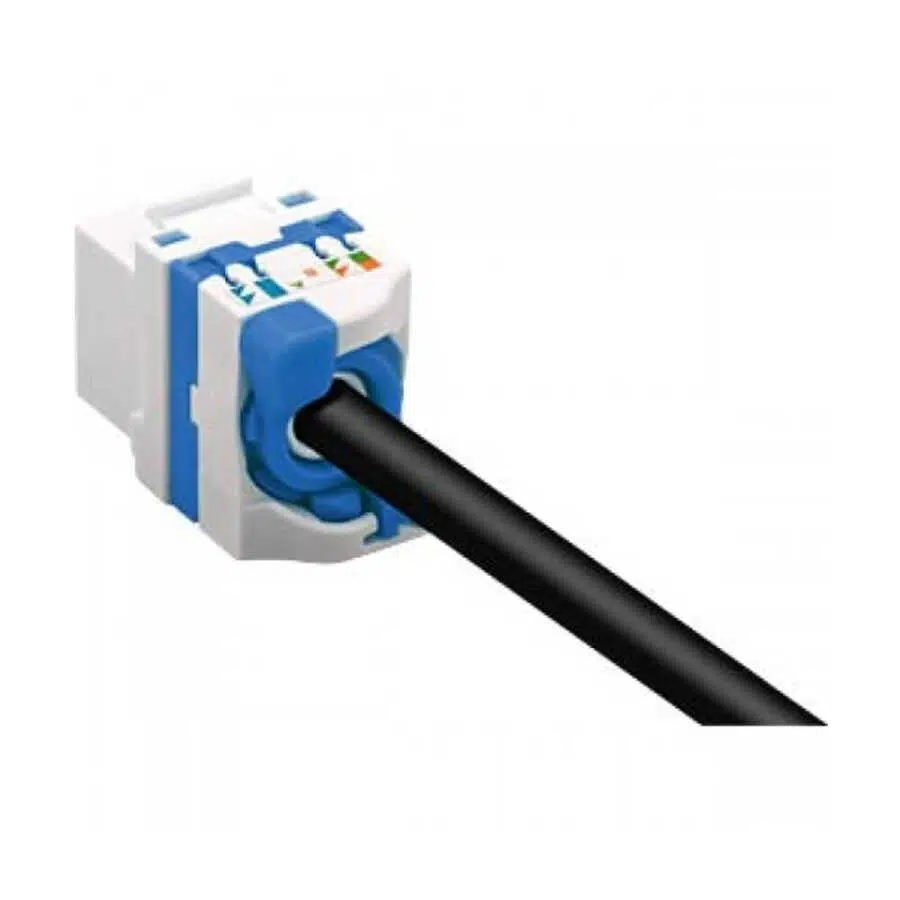

 Toolless olup aletsiz sonlandırılabilir. Çevirmeli tip olup 180 derecedir. Yapısı keystone jacklar

 genelde esnek maddelerden yapılırlar. Dikdörtgen yapıdadırlar, ortalama boyutları yükseklik 16.Mm, genişlik 14.5 mm 'dir.

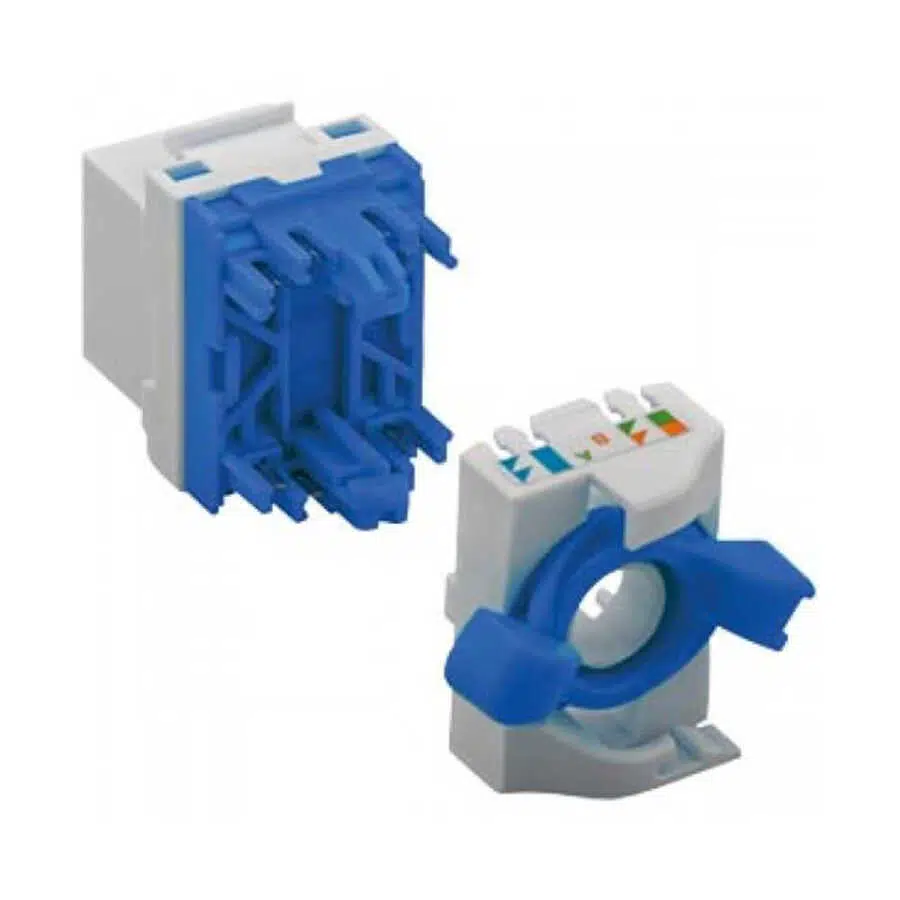

 Kabloların sonlandırıldığı kısım taraklıdır ve iki bölümdür. Bu taraklı bölümlerin aralarında metalik dişler vardır.

 Kabloların iletken kısımları bu metalik dişler arasına girerek veri iletimi sağlarlar. Bazı keystone jacklar,

dış kısımları metalik bir yapı ile kaplıdır. Bu yapı keystone jack'ın topraklamasıdır, yabancı sinyalleri veya parazitleri izole eder.

 Keystone jackların iç kısımlarında elektronik küçük bir devre bulunur ve bu devre sonlandırma taraklarından

 gelen verileri bağlı bulunduğu konnektöre taşır. Bu taraklı kısımda devre ayakları birbirine lehimlenerek bağlanmıştır.

Keystone jackların iç kısmında rj serisi konnektörlerin girişine uygun olarak 8 pin tel bulunur.

Konnektör jack'a bağlandığı zaman konnektörün pinleri bu tellere basarak veri iletişimini sağlamış olurlar.

 Keystone jacklar t568a ve t568b standartlarına göre sonlandırılırlar. Taraklı yapının hemen yanında konnektörün

 nasıl sonlandırılacağına dair renk kodları yer almaktadır. Utp kablodaki renkler bu renk kodlarına göre

 keystone jack'a çakılarak sonlandırma yapılmış olur. Standartları keystone jacklar cat 3,cat 5 cat 6 ve cat 7

 standartlarına göre üretilirler. Cat3 standardı çoğunlukla düşük kapasiteli veri iletiminde (örnek:Telefon) kullanılır.

Cat 5,cat 6 ve cat 7 standartları ise yüksek kapasiteli veri geçişleri için kullanılırlar.

 (örnek:Bilgisayar,switch) veri iletimlerinde yüksek performans sağlamak için keystone jack ile utp kablonun

aynı kategoride olması önemlidir. Tek başına kablonun veya keystone jack'ın kategori bazında üst standartta

 olması yeterli değildir. Yüksek performanslı cat6 utp keystone jack data prizleri ve modüler boş patch paneller için uygundur.

Çevirmeli tip olup 180 derecedir.
