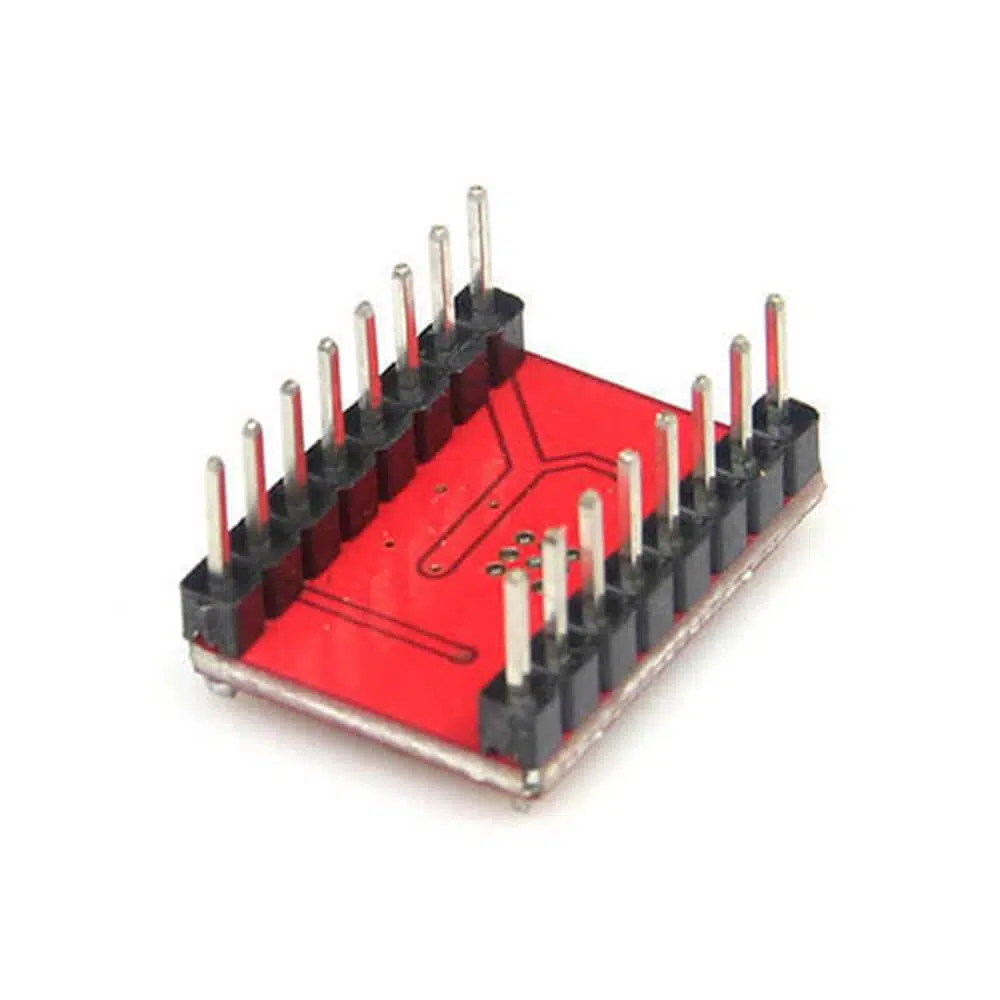

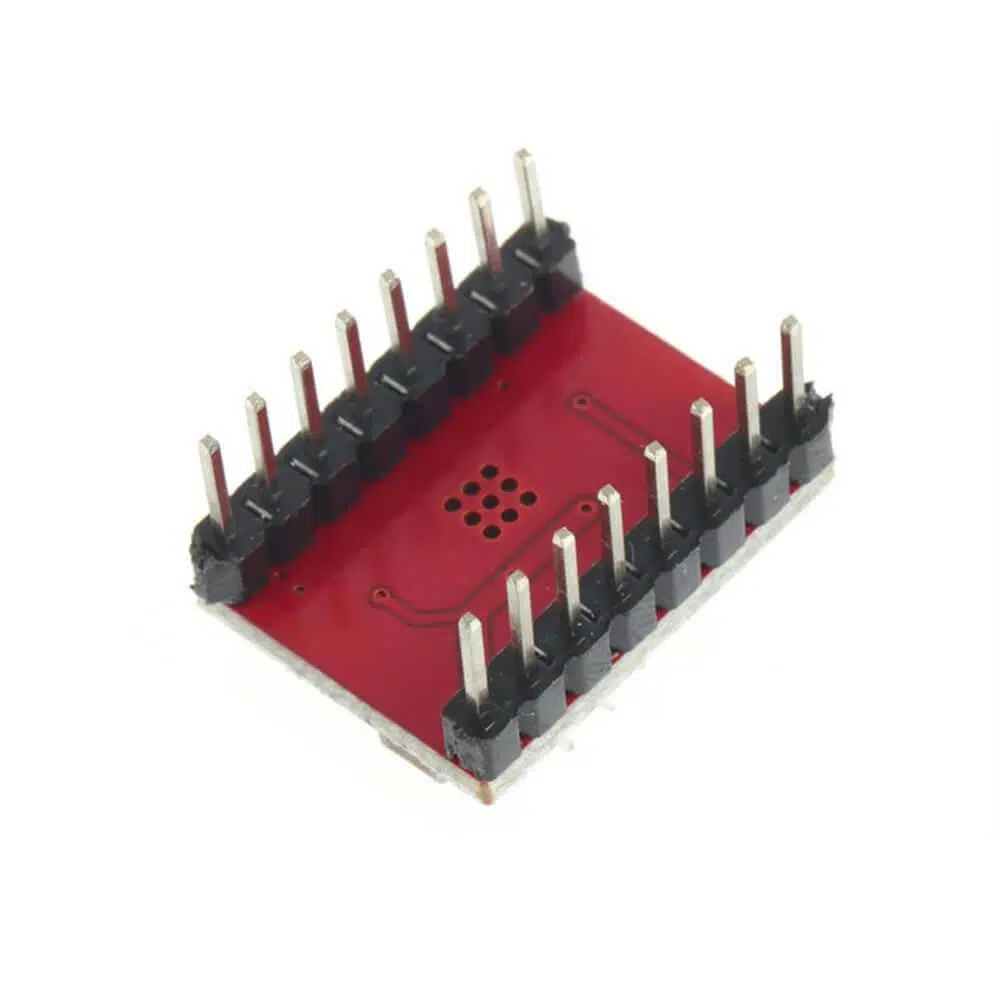

A4988 Step Motor Sürücü Kartı Devresi Modülü Soğutuculu
32,95 TL
| Kategoriler | : Arduino Ürünleri ve Setleri |
| Marka | : |
| Stok Kodu | : w1636-s1 |
Aras Kargo
Hızlı Kargo Gönderimi
Güvenilir Alışveriş

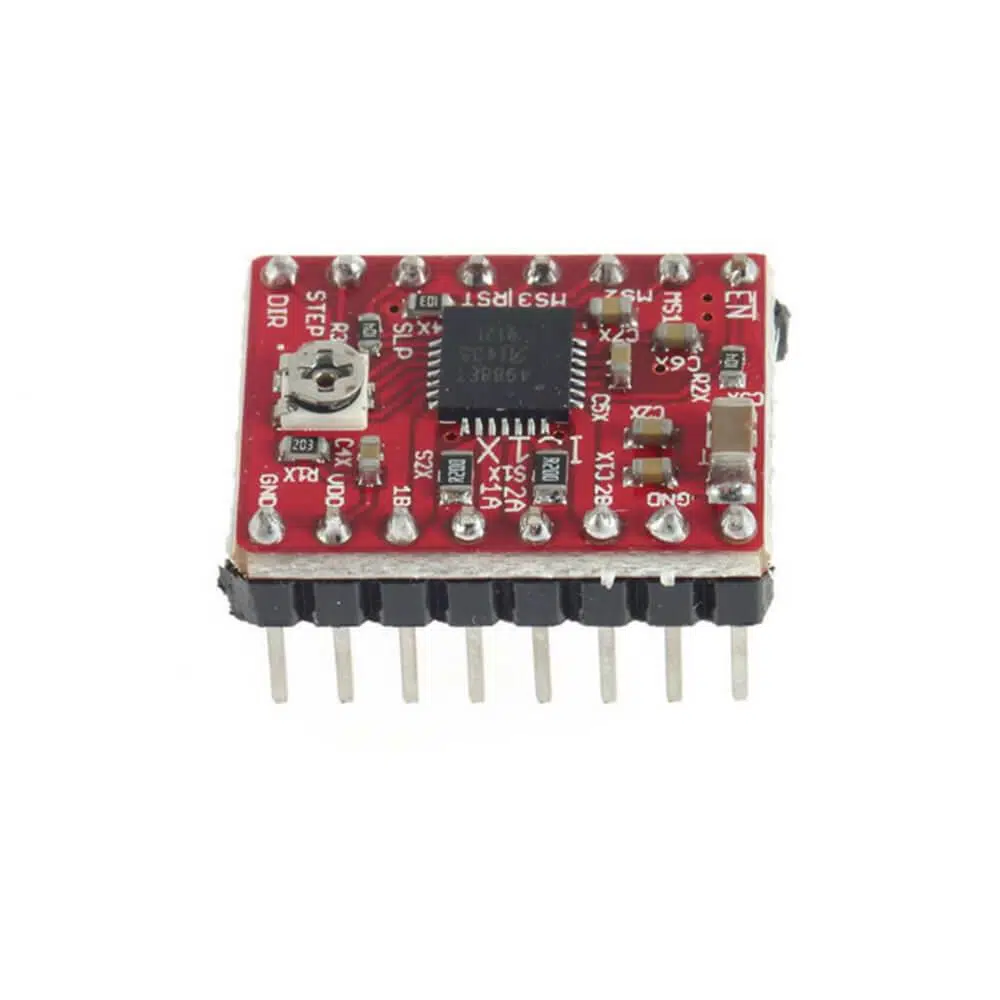

A4988 Step Motor Sürücü Kartı, Allegro"nun en kullanışlı mikrostep çift kutuplu bipolar step motor sürücüsüdür.
Sürücünün sorunsuz kullanımı ve dış etkenlerden kolay etkilenmemesi için motor çıkışlarına hızlı diyotlar
koymanız tavsiye edilir. Bu sayede motordan dönen ters kuvvet sürücüye herhangi bir zarar veremez.
Sürücü, VDD ve GND pinleri arasına bağlanmış logic voltaj kaynağına (3-5.5V) ve VMOT ile GND arasına bağlanmış
motor güç kaynağına (8-35V) ihtiyaç duymaktadır. Bu kaynakların decoupling kapasitörlerinin karta uygun yakınlıkta
olması gerekir ve bu kaynaklar beklenilen akımların (güç kaynağı için maksimum 4A kadar) iletilmesine uygun olması gerekir.
* Sürüceye voltaj gelmiyorsa herhangi kablolama veya motor bağlantılarının denemesini yapmayınız.
Sürücüye ciddi zararlar verebilirsiniz. Sürücüyü güçten kesip daha sonrasında
motor bağlantılarını ve diğer bağlantılarını gerçekleştirin.
ÖZELLİKLERİ:
Basit bir adım ve yön kontrol arayüzü,
Beş farklı adım çözünürlüğü: Tam adım, Yarım adım, Çeyrek adım, Sekizinci adım ve Onaltıncı adım,
Ayarlanabilir akım kontrolü size daha yüksek adım oranları elde etmek için step motorun nominal geriliminden
yukarıda gerilim kullanmasına olanak veren bir potansiyometre ile maksimum akım çıkışı ayarlamanızı sağlar.
Akıllı değişme kontrolü otomatik olarak doğru akım yavaşlama modunu seçer. (hızlı yavaşlama veya yavaş yavaşlama)
Aşırı sıcaklıkta termal kapatma, düşük voltaj ve yüksek akım korumaları vardır.
Kısa devre koruması mevcuttur.
TEKNİK ÖZELLİKLER:
8-35V arasında çalışabilir ve her bobin için 2 A akım vermektedir.

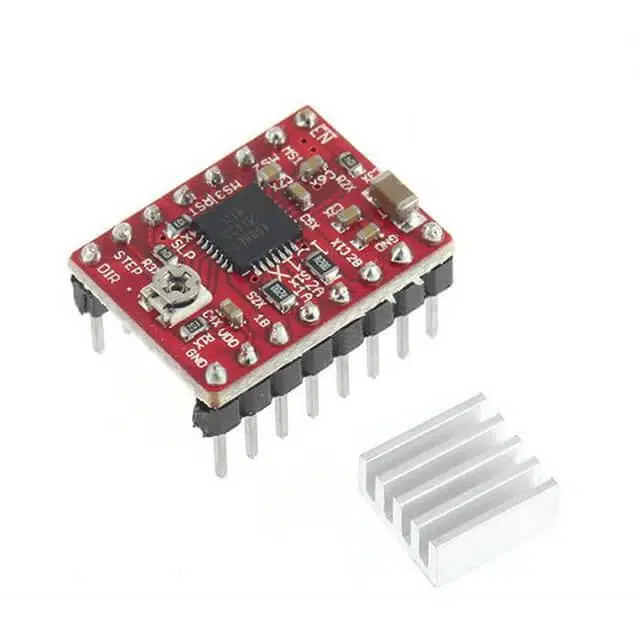

PAKET İÇERİĞİ:
1 x A4988 Step Motor Sürücü Devresi,

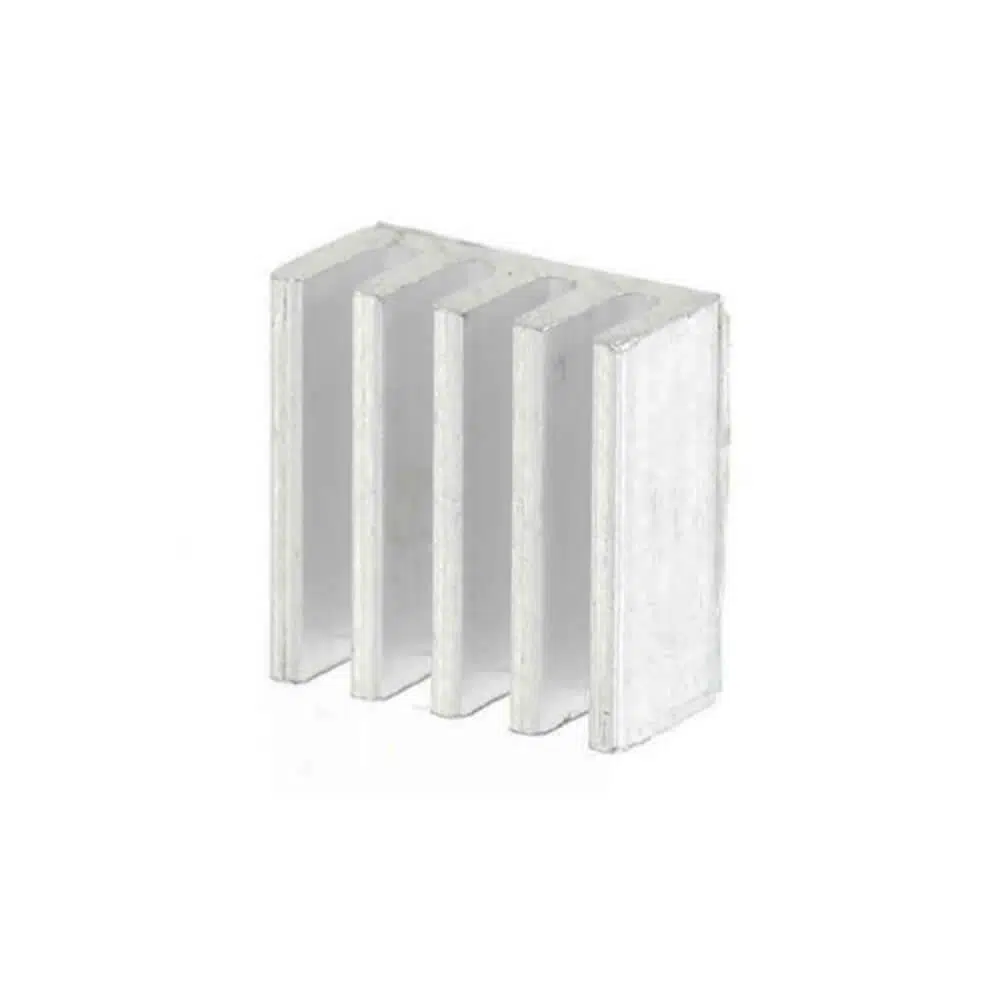

1 x Aliminyum Soğutucu Blok.
Sürücünün sorunsuz kullanımı ve dış etkenlerden kolay etkilenmemesi için motor çıkışlarına hızlı diyotlar
koymanız tavsiye edilir. Bu sayede motordan dönen ters kuvvet sürücüye herhangi bir zarar veremez.
Sürücü, VDD ve GND pinleri arasına bağlanmış logic voltaj kaynağına (3-5.5V) ve VMOT ile GND arasına bağlanmış
motor güç kaynağına (8-35V) ihtiyaç duymaktadır. Bu kaynakların decoupling kapasitörlerinin karta uygun yakınlıkta
olması gerekir ve bu kaynaklar beklenilen akımların (güç kaynağı için maksimum 4A kadar) iletilmesine uygun olması gerekir.
* Sürüceye voltaj gelmiyorsa herhangi kablolama veya motor bağlantılarının denemesini yapmayınız.
Sürücüye ciddi zararlar verebilirsiniz. Sürücüyü güçten kesip daha sonrasında
motor bağlantılarını ve diğer bağlantılarını gerçekleştirin.
ÖZELLİKLERİ:
Basit bir adım ve yön kontrol arayüzü,
Beş farklı adım çözünürlüğü: Tam adım, Yarım adım, Çeyrek adım, Sekizinci adım ve Onaltıncı adım,
Ayarlanabilir akım kontrolü size daha yüksek adım oranları elde etmek için step motorun nominal geriliminden
yukarıda gerilim kullanmasına olanak veren bir potansiyometre ile maksimum akım çıkışı ayarlamanızı sağlar.
Akıllı değişme kontrolü otomatik olarak doğru akım yavaşlama modunu seçer. (hızlı yavaşlama veya yavaş yavaşlama)
Aşırı sıcaklıkta termal kapatma, düşük voltaj ve yüksek akım korumaları vardır.
Kısa devre koruması mevcuttur.
TEKNİK ÖZELLİKLER:
8-35V arasında çalışabilir ve her bobin için 2 A akım vermektedir.
PAKET İÇERİĞİ:
1 x A4988 Step Motor Sürücü Devresi,
1 x Aliminyum Soğutucu Blok.
| Stok Kodu | w1636-s1 |
|---|---|
| Barkod | |
| EAN | |
| KDV | %20 |
| Kategoriler | Arduino Ürünleri ve Setleri |
| Markalar | |
| Etiketler | A4988 Step Motor Sürücü Kartı Devresi Modülü Soğutuculu |
| Kullanım Durumu | Yeni |
