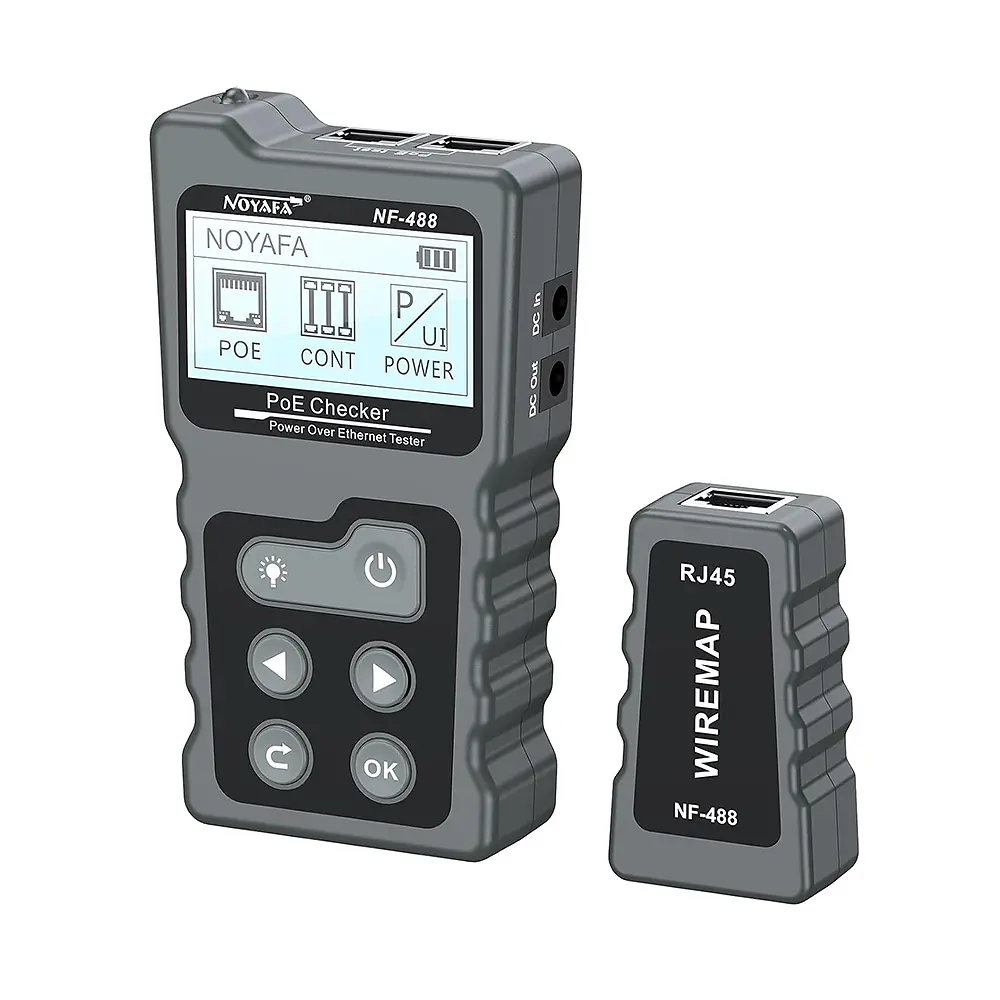

NOYAFA NF-488 PoE Test Cihazı RJ45 Ağ Kablo Test Cihazı

Satın Almadan Önce Kullanım Amacını Kontrol Ediniz

Bu ürün RJ45 ağ kablosu testi, PoE voltaj ve güç kontrolü, kablo süreklilik testi ve pin sıralaması kontrolü için kullanılan profesyonel bir PoE test cihazıdır. Fiber optik kablo, Wi-Fi sinyali, internet hızı veya RJ11 telefon kablosu testi yapmaz.

Cihazın doğru sonuç vermesi için test edilen kablonun ve bağlı PoE ekipmanının RJ45 Ethernet altyapısında çalışması gerekir. Satın almadan önce kullanım alanınızın PoE switch, PoE injector, IP kamera, access point, VoIP telefon veya Ethernet kablosu olup olmadığını kontrol ediniz.

• Fiber optik kablo test etmez.
• İnternet hız testi yapmaz.
• Wi-Fi sinyal analiz cihazı değildir.
• RJ11 telefon kablosu test cihazı değildir.
• Kablo takip ve tonlama cihazı değildir.
• Ürün kabloya enerji vermez; mevcut PoE hattını ve kablo bağlantısını kontrol eder.

Ne İşe Yarar?

NOYAFA NF-488 PoE test cihazı, ağ kablosu üzerinden taşınan enerji ve veri bağlantısının doğru çalışıp çalışmadığını kontrol etmek için kullanılır. Özellikle IP kamera kurulumu, PoE switch testi, access point montajı, VoIP telefon altyapısı ve profesyonel ağ kablolama işlemlerinde hızlı arıza tespiti sağlar.

Cihaz sayesinde bir Ethernet hattında PoE enerjisinin bulunup bulunmadığı, yaklaşık voltaj ve güç değeri, enerji verilen pin çiftleri, kablo damarlarının sıralaması ve süreklilik durumu ekrandan kontrol edilebilir.

PoE Testi Ne Sağlar?

PoE Checker özelliği, ağ kablosu üzerinden taşınan elektrik enerjisini analiz eder. PoE switch veya PoE injector tarafından sağlanan beslemenin bağlı cihaza ulaşıp ulaşmadığını kontrol etmeye yardımcı olur.

• PoE voltaj değerini görüntüler.
• PoE güç değerini Watt olarak gösterir.
• Enerjinin hangi pin çiftlerinden verildiğini kontrol eder.
• PoE besleme tipini analiz eder.
• Endspan veya Midspan besleme yapısının tespitine yardımcı olur.
• 802.3af ve 802.3at standardındaki PoE sistemlerini kontrol etmek için kullanılabilir.
• 60V DC seviyesine kadar PoE hatlarında test yapılmasına yardımcı olur.

Gerçek ölçüm sonucu kullanılan PoE switch, injector, kablo uzunluğu ve bağlı cihazın güç tüketimine göre değişebilir.

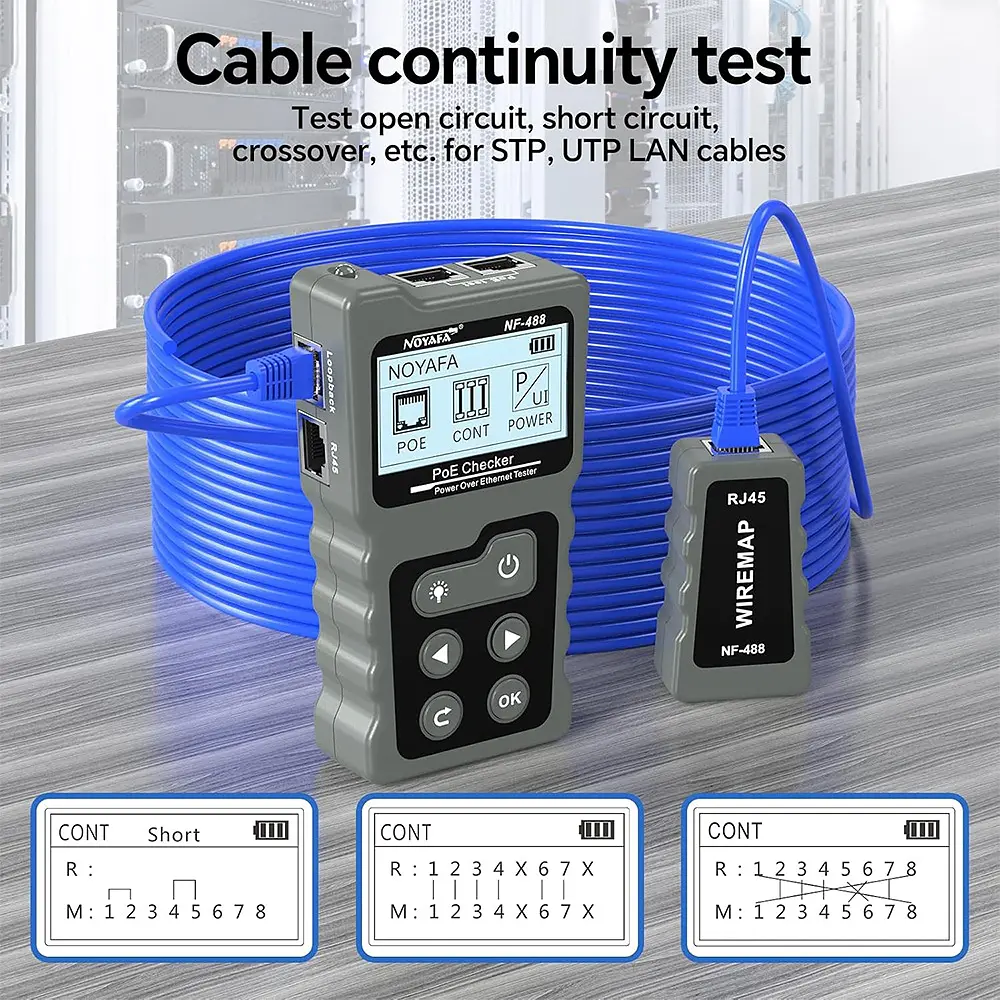

RJ45 Kablo Süreklilik ve Wiremap Testi

RJ45 kablo test cihazı, Ethernet kablosundaki sekiz damarın doğru sırada ve kesintisiz bağlanıp bağlanmadığını kontrol eder. Ana cihaz ile uzaktan test ünitesi kablonun iki ucuna bağlanarak sonuçlar LCD ekranda gösterilir.

Aşağıdaki bağlantı hatalarının tespitine yardımcı olur:

• Açık devre veya kopuk damar
• Kısa devre
• Yanlış pin sıralaması
• Çapraz bağlantı
• Eksik bağlantı
• Karışmış damarlar
• Kablo uçları arasındaki süreklilik sorunları

Cihaz UTP ve STP Ethernet kablolarında süreklilik testi yapmak için kullanılabilir. Uzaktan test ünitesi sayesinde kablonun iki ucu farklı noktalarda olsa bile kontrol yapılabilir.

Desteklenen Kablo Türleri

• CAT5 ağ kablosu
• CAT5e ağ kablosu
• CAT6 ağ kablosu
• CAT6A ağ kablosu
• RJ45 uçlu uyumlu CAT7 kablolar
• UTP ağ kabloları
• STP ekranlı ağ kabloları

Kablo kategorisi ne olursa olsun test için her iki uçta da uyumlu RJ45 konnektör bulunması gerekir.

Uzun Mesafe Kablo Testi

Cihaz, uygun şartlarda uzun mesafeli Ethernet kablolarında süreklilik kontrolü yapmak için kullanılabilir. Ürün görsellerinde belirtilen dijital test yapısı sayesinde 600 metreye kadar kablo süreklilik testi desteği sunulmaktadır.

Gerçek test mesafesi kablonun kalitesine, ekranlama yapısına, bağlantı noktalarına ve çevresel koşullara göre değişebilir.

Loopback Testi

Loopback testi, ağ cihazlarının ve switch portlarının veri iletim tarafını kontrol etmek için kullanılır. Bu özellik, portun temel iletişim durumunu incelemeye yardımcı olur.

Loopback testi internet hızını ölçmez ve ağ performansı için ayrıntılı trafik analizi yapmaz. Portun bağlantı ve veri dönüş durumunu kontrol etmek amacıyla kullanılır.

DC Giriş ve Çıkış Kontrolü

Cihazın yan tarafında bulunan DC In ve DC Out bağlantıları, düşük voltajlı DC güç hatlarının kontrolünde kullanılabilir. Bu bağlantılar özellikle güvenlik kamera sistemleri ve harici güç adaptörü kullanan ağ ekipmanlarında yardımcı olabilir.

Bağlantı yapılmadan önce adaptörün voltajı, kutup yönü ve konnektör ölçüsü mutlaka kontrol edilmelidir. Uygun olmayan bağlantı cihaza veya test edilen ekipmana zarar verebilir.

Dahili LED Aydınlatma

Cihaz üzerinde karanlık ortamlarda bağlantı noktalarını görmeyi kolaylaştıran dahili LED aydınlatma bulunur. Rack kabinet, sistem odası, tavan arası ve düşük ışıklı montaj alanlarında çalışmayı kolaylaştırır.

Hangi Alanlarda Kullanılır?

• IP kamera kurulumu ve arıza tespiti
• PoE switch kontrolü
• PoE injector testi
• Access point kurulumu
• VoIP telefon sistemleri
• CAT5e ve CAT6 kablo sonlandırma kontrolü
• Sistem odası ve rack kabinet çalışmaları
• Network altyapısı kurulumu
• Güvenlik kamera sistemleri
• Kurumsal bilgi işlem servisleri
• Elektrik ve elektronik teknik servisleri
• Data center ve sunucu odaları

Kimler İçin Uygundur?

• Network teknisyenleri
• Sistem yöneticileri
• Güvenlik kamera montaj ekipleri
• Elektrik ve elektronik teknisyenleri
• Kurumsal IT departmanları
• İnternet servis ekipleri
• Ağ kablolama firmaları
• Teknik servis çalışanları

Nasıl Kullanılır?

RJ45 kablo süreklilik testi için:

• Ağ kablosunun bir ucu ana cihazın RJ45 test girişine takılır.
• Diğer uç uzaktan test ünitesine bağlanır.
• Cihaz açılır ve CONT veya Wiremap modu seçilir.
• Pin sıralaması LCD ekran üzerinden kontrol edilir.
• Kopuk, kısa devre, çapraz veya yanlış sıralanmış damarlar ekrandan incelenir.

PoE testi için:

• PoE switch veya injector çıkışı cihazın PoE girişine bağlanır.
• Test edilecek PoE cihazı uygun çıkışa bağlanır.
• PoE modu seçilir.
• Voltaj, güç, pin besleme düzeni ve PoE tipi ekrandan kontrol edilir.

Bağlantı noktaları yanlış kullanılırsa test sonucu alınamayabilir. Test öncesinde cihaz üzerindeki port isimleri kontrol edilmelidir.

Ürün Özellikleri

• Marka: NOYAFA
• Model: NF-488
• Ürün Tipi: Dijital PoE ve RJ45 ağ kablosu test cihazı
• Ekran: LCD ekran
• PoE Standartları: IEEE 802.3af / 802.3at
• PoE Testi: Var
• PoE Voltaj Ölçümü: Var
• PoE Güç Ölçümü: Var
• PoE Pin Tespiti: Var
• Endspan / Midspan Tespiti: Var
• RJ45 Wiremap Testi: Var
• Kablo Süreklilik Testi: Var
• Kısa Devre Testi: Var
• Açık Devre Testi: Var
• Çapraz Bağlantı Testi: Var
• Loopback Testi: Var
• DC In / DC Out: Var
• Dahili LED Aydınlatma: Var
• Desteklenen Kablolar: UTP ve STP RJ45 ağ kabloları
• Uzaktan Test Ünitesi: Var
• Ana Cihaz Ölçüsü: Yaklaşık 123 x 62 x 23 mm
• Uzaktan Ünite Ölçüsü: Yaklaşık 65 x 32 x 23 mm

Önemli Satın Alma Uyarıları

• Bu ürün PoE ve RJ45 Ethernet kablosu test cihazıdır.
• Fiber optik kablo testi yapmaz.
• RJ11 telefon kablosu testi yapmaz.
• İnternet hızını ölçmez.
• Wi-Fi sinyal gücü analizi yapmaz.
• Kablo takip veya tonlama cihazı değildir.
• PoE güç kaynağı veya PoE injector olarak kullanılmaz.
• Test edilecek kabloların RJ45 bağlantılı olması gerekir.
• DC giriş ve çıkış bağlantılarında voltaj ve kutup yönü kontrol edilmelidir.
• Gerçek test mesafesi kablo yapısına ve bağlantı kalitesine göre değişebilir.
• PoE ölçüm sonuçları bağlı switch, injector ve cihazın özelliklerine göre değişir.

Paket İçeriği

• 1 Adet NOYAFA NF-488 PoE Test Ana Cihazı
• 1 Adet NF-488 RJ45 Uzaktan Test Ünitesi
• 1 Adet Taşıma Çantası
• RJ45 Test Kabloları
• DC Test Bağlantı Kablosu
• Kulaklık Tipi Test Aksesuarı
• Kullanım Kılavuzu
