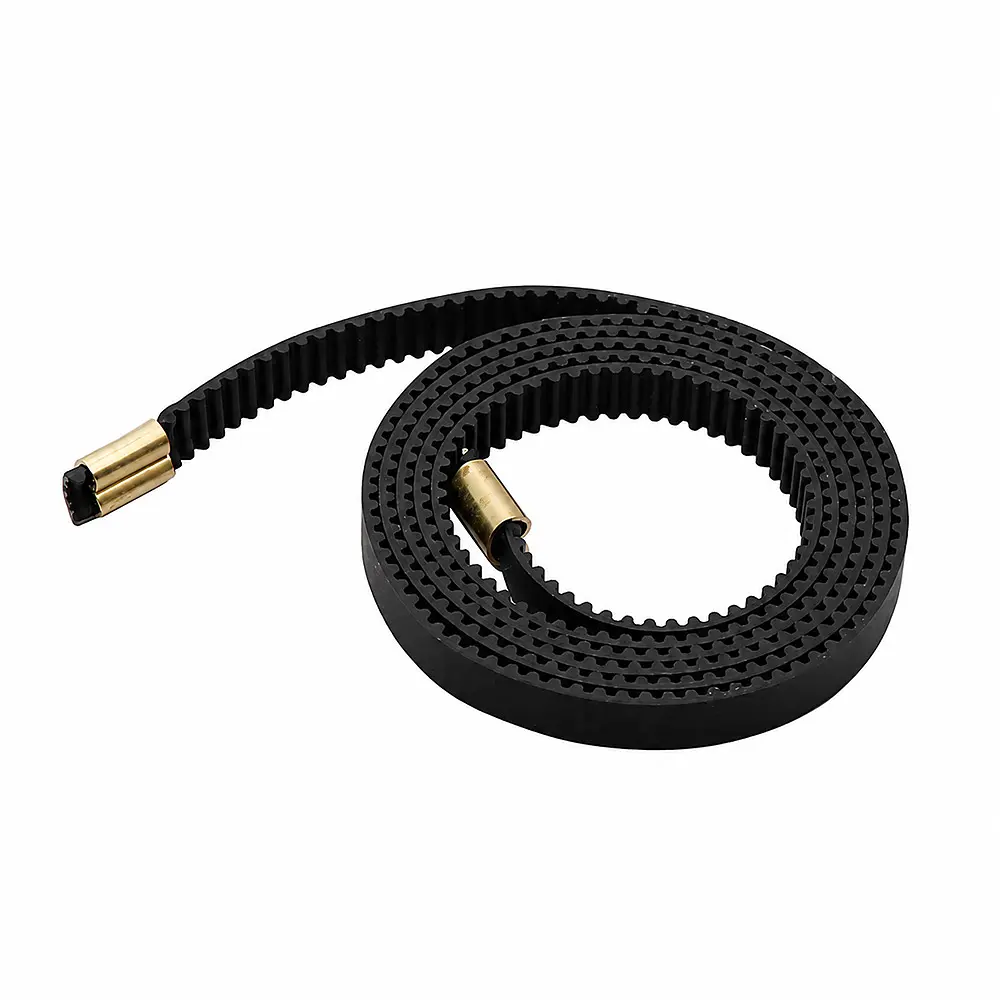

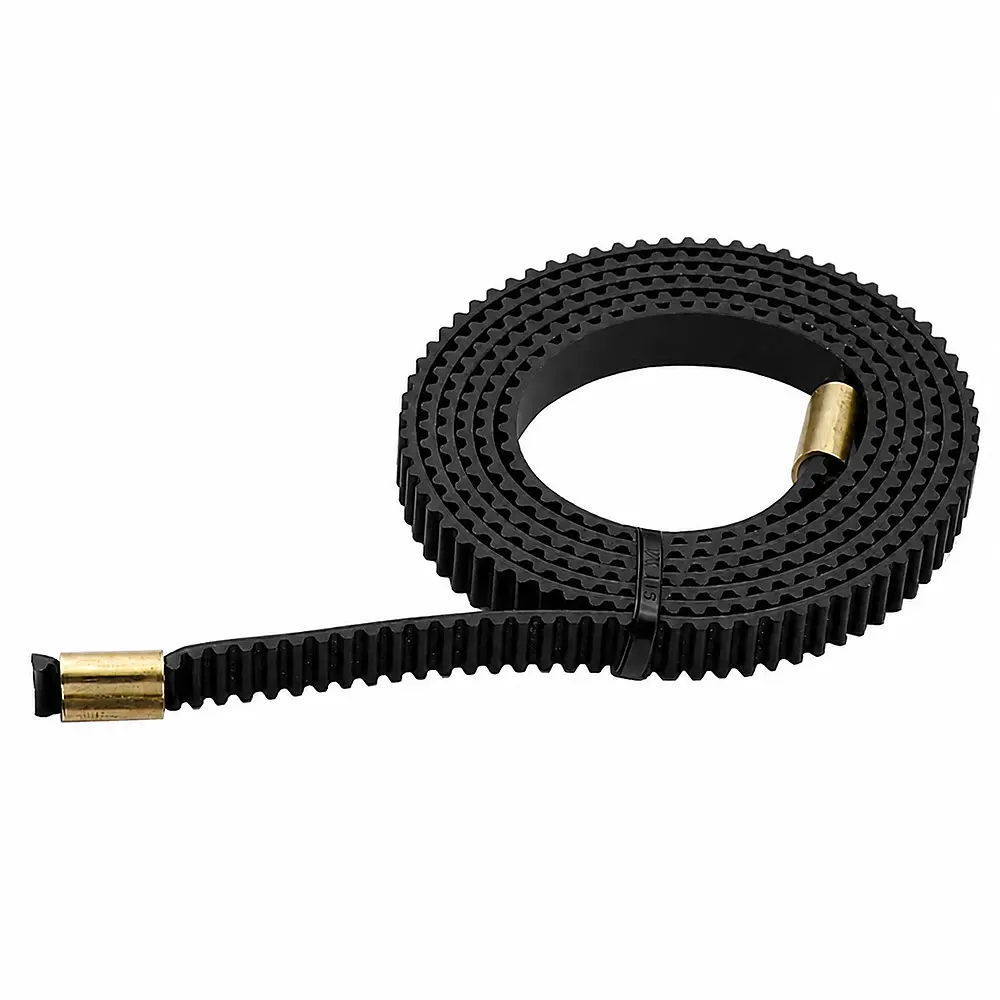

GT2 765 mm 6 mm 3D Yazıcı Senkron Kayışı X Ekseni

Satın Almadan Önce Kontrol Ediniz

Bu ürünün yalnızca GT2 kayış kullanması, her 3D yazıcıyla uyumlu olduğu anlamına gelmez. Sipariş vermeden önce mevcut kayışınızın uzunluğunu, genişliğini, diş profilini ve uç bağlantı yapısını kontrol ediniz.

• Kayış uzunluğu: 765 mm
• Kayış genişliği: 6 mm
• Diş profili: GT2
• Diş aralığı: 2 mm
• Kullanım alanı: Uyumlu 3D yazıcıların X ekseni
• Uç yapısı: Sabitleme parçalı hazır kayış

Farklı uzunlukta, farklı genişlikte veya farklı uç bağlantısına sahip kayışların yerine doğrudan kullanılamaz. Yazıcı markası ve dış görünüş benzerliği tek başına uyumluluk için yeterli değildir.

GT2 X Ekseni Senkron Kayışı Ne İşe Yarar?

GT2 X ekseni senkron kayışı, 3D yazıcının step motorunda oluşan dönme hareketini baskı kafasına veya X ekseni taşıyıcısına ileten hareket aktarım parçasıdır. Kayış, motor kasnağı ve yönlendirme rulmanları üzerinden çalışarak baskı kafasının sağa ve sola hareket etmesini sağlar.

Aşınan, gevşeyen, dişleri zarar gören veya kopan X ekseni kayışının değiştirilmesi amacıyla kullanılabilir. Doğru ölçüde ve uygun gerginlikte monte edildiğinde X ekseninin düzenli hareket etmesine ve baskı sırasında konumun korunmasına yardımcı olur.

GT2 Ne Anlama Gelir?

GT2, kayışın diş profilini ve 2 mm diş aralığına sahip olduğunu ifade eder. GT2 kayışların tamamı aynı genişlikte veya aynı uzunlukta değildir. Bu nedenle yalnızca GT2 ibaresine bakılarak ürün seçilmemelidir.

Bu ürün 6 mm genişliğinde ve 765 mm uzunluğundadır. Kullanılacağı yazıcıdaki kasnakların GT2 diş profiline ve 6 mm genişliğindeki kayışlara uygun olması gerekir.

Hangi Durumlarda Değiştirilmelidir?

• Mevcut kayış kopmuşsa
• Kayış dişlerinde aşınma veya deformasyon varsa
• Kayış sürekli gevşiyorsa
• X ekseni hareketi sırasında atlama meydana geliyorsa
• Baskılarda katman kayması görülüyorsa
• Kayış üzerinde çatlak, sertleşme veya ezilme varsa
• Eski kayışın gerginliği ayarlanamıyorsa

Katman kayması yalnızca kayıştan kaynaklanmaz. Motor, sürücü, kasnak, rulman, bağlantı vidaları ve eksen sıkışması gibi parçalar da kontrol edilmelidir.

Uyumluluk Şartları

• Yazıcının X ekseninde GT2 profilli kayış kullanılması gerekir.
• Mevcut kayışın genişliği 6 mm olmalıdır.
• Gerekli kayış uzunluğu 765 mm olmalıdır.
• Kayışın uç bağlantı ve sabitleme yapısı ürünle uyumlu olmalıdır.
• Motor kasnağı ve yönlendirme rulmanları GT2 kayışa uygun olmalıdır.
• Montaj noktaları ürünün uç yapısıyla uyumlu olmalıdır.

Aynı marka içerisindeki farklı 3D yazıcı modellerinde farklı uzunlukta kayışlar kullanılabilir. Bu nedenle yalnızca marka veya model serisine göre değil, mevcut kayış ölçülerek seçim yapılmalıdır.

Kayış Ölçüsü Nasıl Kontrol Edilir?

Mevcut kayış çıkarıldıktan sonra düz bir yüzeye gergin olmayacak şekilde yerleştirilerek toplam uzunluğu ölçülmelidir. Genişlik ise kayışın bir kenarından diğer kenarına ölçülür.

• Toplam uzunluk 765 mm olmalıdır.
• Kayış genişliği 6 mm olmalıdır.
• Birbirini takip eden dişler arasındaki mesafe 2 mm olmalıdır.
• Kayışın diş şekli GT2 kasnaklarla uyumlu olmalıdır.
• Her iki uçtaki bağlantı ve sabitleme şekli karşılaştırılmalıdır.

Eski kayış aşırı esnemiş veya kopmuşsa yalnızca ölçüm sonucuna güvenmek yerine yazıcının servis bilgisinden veya sökülen kayışın ürün kodundan da kontrol yapılması tavsiye edilir.

Nasıl Çalışır?

Step motor döndüğünde motor miline bağlı GT2 kasnak da döner. Kasnağın dişleri kayışın dişleriyle eşleşerek hareketi kayışa aktarır. Kayışa bağlı X ekseni taşıyıcısı bu hareket sayesinde sağa veya sola ilerler.

Kayışın dişli yapısı, motor hareketinin kayış üzerinde kaymadan aktarılmasına yardımcı olur. Kayışın çok gevşek bırakılması hareket kaybına ve katman kaymasına, gereğinden fazla gerilmesi ise motor, rulman ve kayış üzerinde ek yüke neden olabilir.

Montaj Bilgisi

• 3D yazıcı kapatılır ve güç bağlantısı çıkarılır.
• Mevcut X ekseni kayışının bağlantı noktaları kontrol edilir.
• Kayış gergi mekanizması gevşetilir.
• Eski kayış motor kasnağından ve yönlendirme rulmanından çıkarılır.
• Yeni kayış, dişli yüzeyi kasnaklara doğru gelecek şekilde yerleştirilir.
• Kayış uçları yazıcının mevcut sabitleme noktalarına takılır.
• Kayış, boşluk yapmayacak ancak aşırı gerilmeyecek şekilde ayarlanır.
• X ekseni elle hareket ettirilerek sıkışma ve takılma olup olmadığı kontrol edilir.
• Montaj sonrasında düşük hızda hareket testi ve baskı kalibrasyonu yapılır.

Montaj yöntemi yazıcı modeline göre değişebilir. Uygun olmayan montaj veya aşırı gerginlik kayışa, step motora, rulmanlara ve taşıyıcı mekanizmaya zarar verebilir.

Kullanım Alanları

• Uyumlu FDM 3D yazıcıların X ekseni
• 765 mm kayış kullanan hareket sistemleri
• GT2 kasnak kullanılan lineer hareket mekanizmaları
• Aşınmış veya kopmuş X ekseni kayışının değiştirilmesi
• 3D yazıcı bakım ve yedek parça uygulamaları

Ürün Özellikleri

• Ürün Tipi: 3D yazıcı senkron kayışı
• Kullanım Ekseni: X ekseni
• Kayış Profili: GT2
• Diş Aralığı: 2 mm
• Kayış Uzunluğu: 765 mm
• Kayış Genişliği: 6 mm
• Uç Yapısı: Sabitleme parçalı
• Renk: Siyah
• Kullanım Şekli: Dahili montaj

Önemli Satın Alma Uyarıları

• Bu ürünün uzunluğu 765 mm, genişliği 6 mm'dir.
• Farklı uzunluktaki kayışların yerine kullanılamaz.
• 9 mm ve diğer genişliklerdeki kayış sistemleriyle uyumlu değildir.
• GT2 dışındaki diş profillerine sahip kasnaklarla kullanılmamalıdır.
• Yalnızca 3D yazıcı markasına bakılarak sipariş verilmemelidir.
• Aynı yazıcı markasının farklı modellerinde farklı kayış ölçüleri bulunabilir.
• Mevcut kayışın uç sabitleme yapısı ürün görselleriyle karşılaştırılmalıdır.
• Kayışın gereğinden fazla gerilmesi hareket mekanizmasına zarar verebilir.
• Montaj öncesinde yazıcının kapatılması ve güç bağlantısının çıkarılması gerekir.

Paket İçeriği

• 1 Adet GT2 6 mm 765 mm 3D Yazıcı X Ekseni Senkron Kayışı
